10.8 UHVゲートバルブ

  • 10.8 - 10850-TE48
  • 10.8 - UHVゲートバルブ

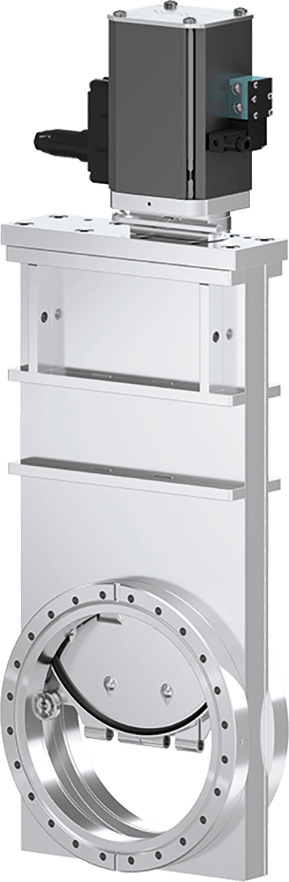

10.8 - 10850-TE48
10.8 - UHVゲートバルブ
サイズ参照

シリーズ

10.8 UHVゲートバルブ

品番
10850-TE48
1 × 10-10 mbar～1.2 bar (abs)

UHV隔離の標準バルブ

  • 技術データ
  • ダウンロード
サイズ
DN 320 (12")
フランジ
ASA-LP
材料
ステンレス鋼
アクチュエータ
圧空作動式、複動式、3ポジションアクチュエータ付
位置表示信号
搭載
ソレノイド
搭載
最小圧力
1 × 10-10 mbar
最大圧力
1.2 bar (abs)
コンダクタンス
27450 ls⁻¹
ゲートにかけ得る差圧
≤ 1.2 bar
バルブを開けるときの差圧
≤ 0.03 bar
最大ソレノイド温度
≤ 50 °C
シリンダー容量
0.48 l
圧縮空気の最大圧力
7 bar / 102 psi
圧縮空気の最小圧力
5 bar / 73 psi
位置インジケーター最大温度
≤ 80 °C
閉 / 開時間
5 s
重量
100 kg / 220.46 lbs
アクチュエータ最大温度
≤ 200 °C
バルブ本体最大温度
≤ 250 °C
製品のアドオン
バルブ
位置インジケータ
ゲート
温度管理
アクチュエータ
