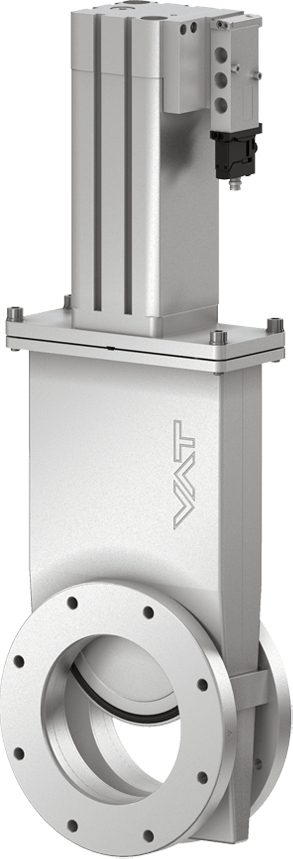

09.1 新設計WEDGE方式高真空ゲートバルブ

  • 09.1 - 09136-CE14
  • 09.1 - 新設計WEDGE方式高真空ゲートバルブ
09.1 - 09136-CE14
09.1 - 新設計WEDGE方式高真空ゲートバルブ
サイズ参照

シリーズ

09.1 新設計WEDGE方式高真空ゲートバルブ

品番
09136-CE14
1 × 10-8 mbar～1.2 bar (abs)

副生成物を多く含むガス流の隔離に適した柔軟なソリューション

  • 技術データ
  • ダウンロード
サイズ
DN 63 (2 ½")
フランジ
CF-F (メートルネジ)
材料
ステンレス鋼
アクチュエータ
圧空作動式、複動式
位置表示信号
非搭載
ソレノイド
非搭載
最小圧力
1 × 10-8 mbar
最大圧力
1.2 bar (abs)
コンダクタンス
430 ls⁻¹
ゲートにかけ得る差圧
≤ 1.2 bar
バルブを開けるときの差圧
≤ 1 bar
シリンダー容量
0.16 l
圧縮空気の最大圧力
7 bar / 102 psi
圧縮空気の最小圧力
4 bar / 58 psi
閉 / 開時間
2 s
重量
5 kg / 11.02 lbs
アクチュエータ最大温度
≤ 100 °C
バルブ本体最大温度
≤ 150 °C
製品のアドオン
バルブ
アクチュエータ
温度管理
ゲート

09.1 新設計WEDGE方式高真空ゲートバルブ 09136-CE14 2D寸法図

PDF 353.53 KB

09.1 新設計WEDGE方式高真空ゲートバルブ 09136-CE14 マニュアル

PDF 374.52 KB

09.1 新設計WEDGE方式高真空ゲートバルブ 09136-CE14 3次元CADファイル

ZIP 463.63 KB

09.1 新設計WEDGE方式高真空ゲートバルブ 09136-CE14 製品データシート

PDF 52.14 KB
