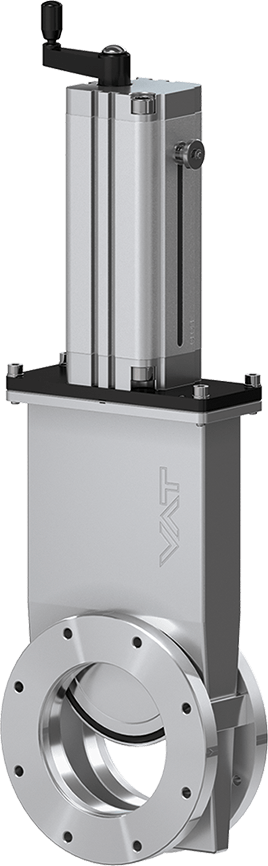

09.1 新設計WEDGE方式高真空ゲートバルブ - VAT Group - 09134-KE01 - VAT Group

技術データ
ダウンロード

サイズ

DN 50 (2")

フランジ

ISO-KF

材料

ステンレス鋼

アクチュエータ

手動

位置表示信号

非搭載

ソレノイド

非搭載

最小圧力

1 × 10^-⁹ mbar

最大圧力

1.2 bar (abs)

コンダクタンス

400 ls⁻¹

ゲートにかけ得る差圧

≤ 1.2 bar

バルブを開けるときの差圧

≤ 1 bar

重量

3.4 kg / 7.5 lbs

アクチュエータ最大温度

≤ 100 °C

バルブ本体最大温度

≤ 150 °C

製品のアドオン

バルブ

顧客固有フランジ

追加ポート

ゲート

他のシール材料

アクチュエータ

ロックアウト/タグアウト

温度管理

ヒータージャケット
