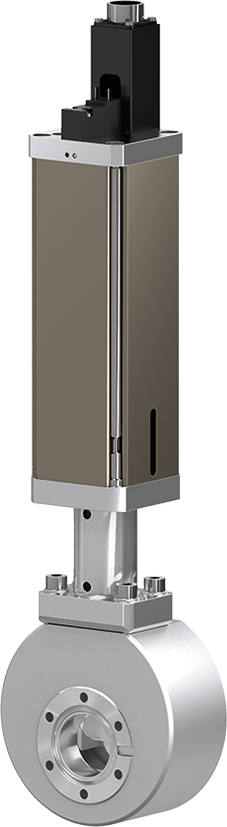

77.3 超高真空快关挡板阀 - VAT Group - 77332-CE44 - VAT Group

技术数据
下载文件

尺寸

DN 40 (1 ½")

法兰

CF-F (公制螺纹)

材料

不锈钢

驱动器

气动双作用，释放电动磁力

定位指示信号

有

电磁阀

有

最低压力

XHV

最高压力

5.0 bar (abs)

电导率

110 ls⁻¹

闸门上的压差

≤ 1.2 bar

打开时的压差

≤ 0.3 bar

气缸容积

0.032 l

最高压缩空气压力

6 bar / 87 psi

最低压缩空气压力

4 bar / 58 psi

最高温度位置指示器

≤ 80 °C

关闭打开时间

0.01 s / 9 s

重量

10 kg / 22.05 lbs

最高温度驱动器

≤ 50 °C

最高温度阀体

≤ 300°C

产品附加组件

阀门

客户特定的法兰

特殊槽型尺寸

77.3 超高真空快关挡板阀 77332-CE44 2D尺寸图

77.3 超高真空快关挡板阀 77332-CE44 手册

77.3 超高真空快关挡板阀 77332-CE44 手册

77.3 超高真空快关挡板阀 77332-CE44 产品数据表

77.3 超高真空快关挡板阀 77332-CE44 3D CAD文件

真空密封套件 77.3 DN40 ID: 100178-R1
