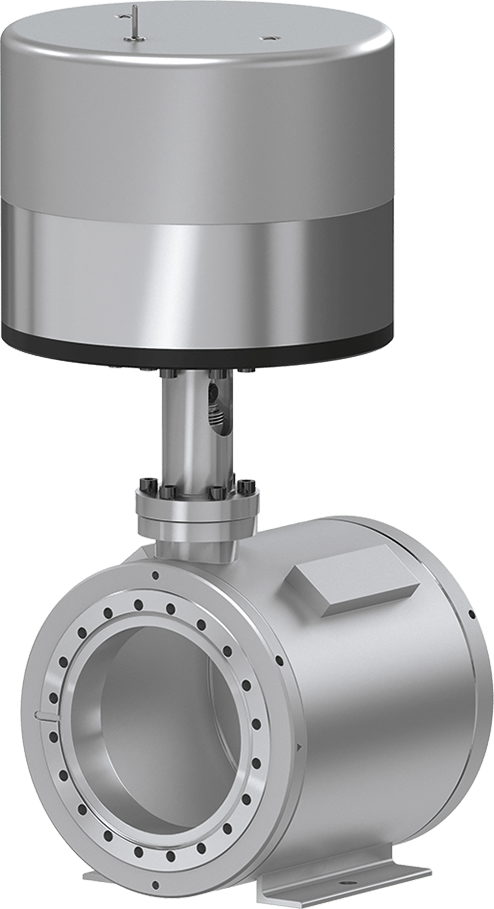

77.1 超高真空快关挡板阀 - VAT Group - 77144-CE44 - VAT Group

技术数据
下载文件

尺寸

DN 160 (6")

法兰

CF-F (公制螺纹)

材料

不锈钢

驱动器

气动，双作用

定位指示信号

有

电磁阀

有

最低压力

1 × 10^-¹⁰ mbar

最高压力

1.2 bar (abs)

电导率

1700 ls⁻¹

闸门上的压差

≤ 0.5 bar

打开时的压差

≤ 1 bar

最高压缩空气压力

8 bar / 116 psi

最低压缩空气压力

5 bar / 73 psi

最高温度位置指示器

≤ 80 °C

关闭打开时间

0.023 s / 7 s

重量

36 kg / 79.5 lbs

最高温度驱动器

≤ 50 °C

最高温度阀体

≤ 200 °C

产品附加组件

阀门

客户特定的法兰

77.1 UHV Fast Closing Shutter 77144-CE44 2D Dimension Drawing

77.1 UHV Fast Closing Shutter 77144-CE44 Manual

77.1 UHV Fast Closing Shutter 77144-CE44 Product Datasheet

771_UHV_Fast_Closing_Shutter_77144_CE44_3D_CAD_File-432793.zip

请在下一页的选择过程结束时写明您的备件需求。
