16.8 大型高压摆式隔离阀

  • 16.8 - 16854-PA44
  • 16.8 大型高压摆式隔离阀
16.8 - 16854-PA44

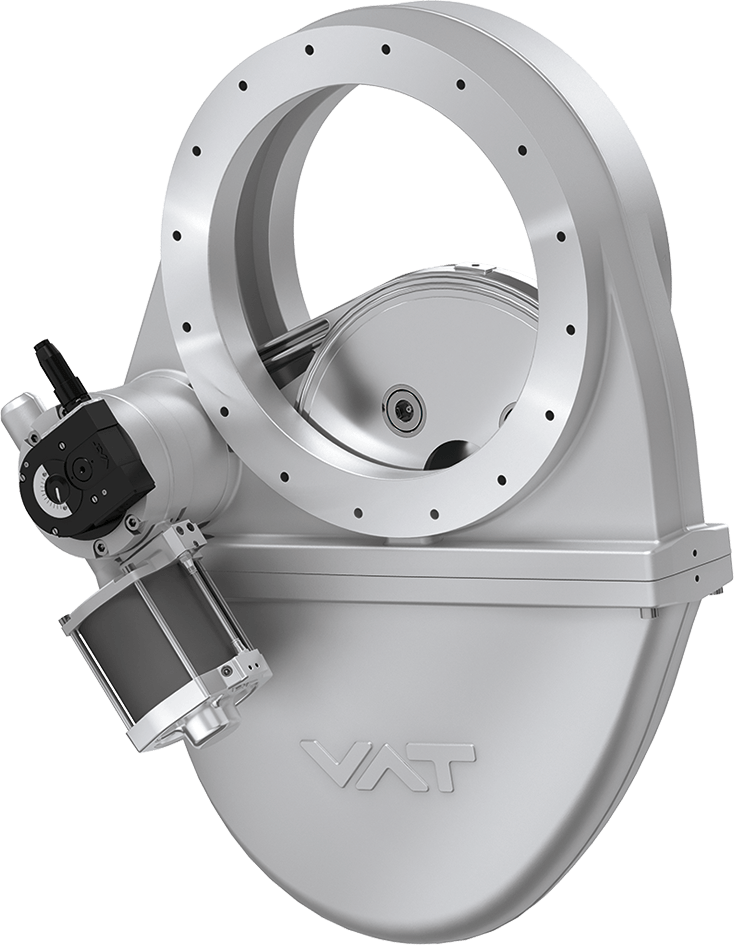

16.8 大型高压摆式隔离阀
放大

系列

16.8 大型高压摆式隔离阀

商品编号
16854-PA44
1 × 10-8 mbar 至 1.2 bar (abs)

用于大真空流量和苛刻条件的紧凑设计

  • 技术数据
  • 下载文件
尺寸
DN 500 (20")
法兰
ISO-F
材料
铝
驱动器
气动，双作用
定位指示信号
有
电磁阀
有
最低压力
1 × 10-7 mbar
最高压力
1.2 bar (abs)
电导率
90000 ls⁻¹
闸门上的压差
≤ 1.2 bar
打开时的压差
≤ 0.03 bar
最高温度的电磁铁
≤ 50 °C
气缸容积
3.3 l
最高压缩空气压力
7 bar / 102 psi
最低压缩空气压力
5 bar / 73 psi
最高温度位置指示器
≤ 80 °C
关闭打开时间
14 s
重量
115 kg / 253.53 lbs
最高温度驱动器
≤ 80 °C
最高温度阀体
≤ 120 °C

16.8 大型高压摆式隔离阀 16854-PA44 2D尺寸图

PDF 601.36 KB

16.8 大型高压摆式隔离阀 16854-PA44 手册

PDF 610.62 KB

16.8 大型高压摆式隔离阀 16854-PA44 产品数据表

PDF 53.86 KB

16.8 大型高压摆式隔离阀 16854-PA44 3D CAD文件

ZIP 2.08 MB
