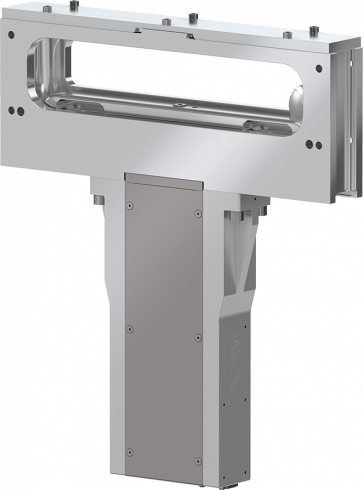

04.2 高真空传输阀与L-VAT - VAT Group - 04210-BA24 - VAT Group

技术数据
下载文件

尺寸

46 x 236 mm (1.81" x 9.29")

法兰

特殊

材料

铝

驱动器

气动，双作用

定位指示信号

没有

电磁阀

没有

最低压力

1 × 10^-⁹ mbar

最高压力

1.2 bar (abs)

电导率

9 ls⁻¹

闸门上的压差

≤ 1.2 bar

打开时的压差

≤ 0.03 bar

最高温度位置指示器

≤ 80 °C

关闭打开时间

≤ 1.0 sec

重量

14 kg / 31 lbs

最高温度驱动器

≤ 80 °C

最高温度阀体

≤ 150 °C

产品附加组件

阀门

替代材料

门

O型圈密封

替代密封材料

执行器

不同的电磁铁规格

防止空气压力损失的单向阀
