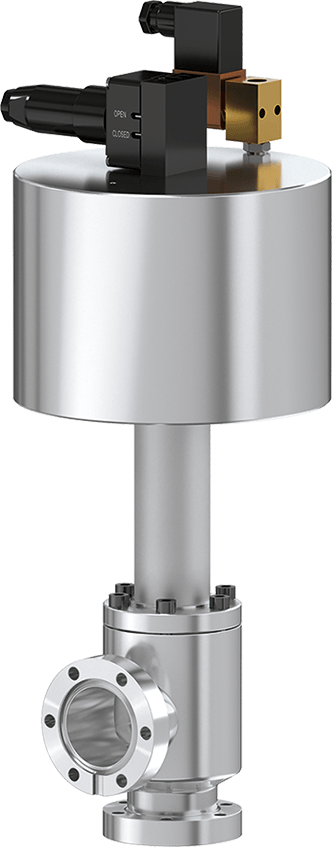

57.1 极高真空全金属角阀 - VAT Group - 57124-GE11 - VAT Group

技术数据
下载文件

尺寸

DN 16 (⅝")

法兰

CF-R (可旋转法兰)

材料

不锈钢

驱动器

气动，单作用，带关闭弹簧(NC)

定位指示信号

没有

电磁阀

没有

最低压力

XHV

最高压力

5.0 bar (abs)

电导率

5 ls⁻¹

闸门上的压差

≤ 5 bar

打开时的压差

≤ 1 bar

气缸容积

0.12 l

最高压缩空气压力

9 bar / 131 psi

最低压缩空气压力

6 bar / 87 psi

重量

4.6 kg / 10.14 lbs

最高温度驱动器

≤ 150 °C

最高温度阀体

≤ 350°C

产品附加组件

阀门

客户特定的法兰

防磁版本

T-阀门

无阀盖密封的阀门，焊接

位置指示器

“开” 和 “关” 的双重位置指示器

增加温度范围

执行器

抗辐射能力高达 106 Gy（可烘烤最高140℃，最长100h）

不同的电磁铁规格

57.1 极高真空全金属角阀 57124-GE11 手册

57.1 极高真空全金属角阀 57124-GE11 2D尺寸图

57.1 极高真空全金属角阀 57124-GE11 产品数据表

57.1 极高真空全金属角阀 57124-GE11 3D CAD文件

请在下一页的选择过程结束时写明您的备件需求。
