10.8 UHVゲートバルブ

  • 10.8 - 10850-JE08
  • 10.8 UHVゲートバルブ
10.8 - 10850-JE08

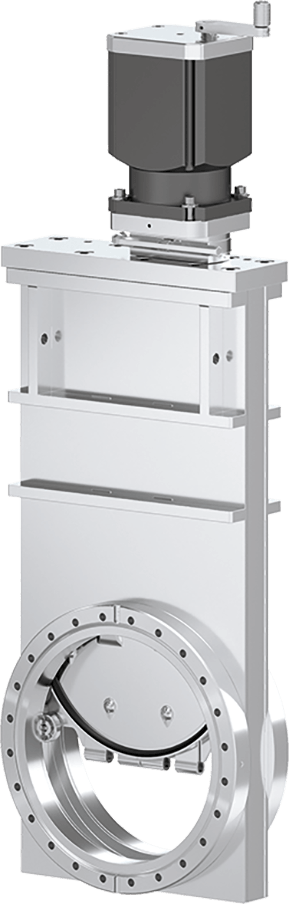

10.8 UHVゲートバルブ
サイズ参照

シリーズ

10.8 UHVゲートバルブ

品番
10850-JE08
1 × 10-10 mbar～1.2 bar (abs)

UHV隔離の標準バルブ

  • 技術データ
  • ダウンロード
サイズ
DN 320 (12")
フランジ
JIS
材料
ステンレス鋼
アクチュエータ
手動
位置表示信号
搭載
ソレノイド
非搭載
最小圧力
1 × 10-10 mbar
最大圧力
1.2 bar (abs)
コンダクタンス
29130 ls⁻¹
ゲートにかけ得る差圧
≤ 1.2 bar
バルブを開けるときの差圧
≤ 0.03 bar
位置インジケーター最大温度
≤ 80 °C
アクチュエータ最大温度
≤ 250 °C
バルブ本体最大温度
≤ 250 °C
重量
95 kg / 209.44 lbs
製品のアドオン
バルブ
位置インジケーター
ゲート
温度管理
アクチュエータ

10.8 UHVゲートバルブ 10850-JE08 マニュアル

PDF 341.75 KB

10.8 UHVゲートバルブ 10850-JE08 3次元CADファイル

ZIP 531.39 KB

10.8 UHVゲートバルブ 10850-JE08 製品データシート

PDF 40.71 KB

10.8 UHVゲートバルブ 10850-JE08 2D寸法図

PDF 246.78 KB
