10.8 UHVゲートバルブ

  • 10.8 - 10844-CE14
  • 10.8 - UHVゲートバルブ
10.8 - 10844-CE14
10.8 - UHVゲートバルブ
サイズ参照

シリーズ

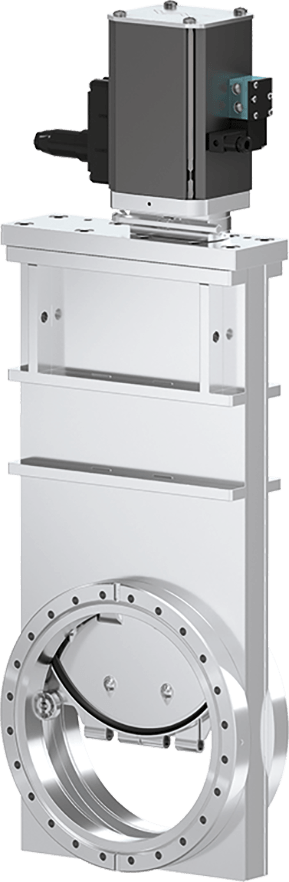

10.8 UHVゲートバルブ

品番
10844-CE14
1 × 10-10 mbar～1.2 bar (abs)

UHV隔離の標準バルブ

  • 技術データ
  • ダウンロード
サイズ
DN 160 (6")
フランジ
CF-F (メートルネジ)
材料
ステンレス鋼
アクチュエータ
圧空作動式、複動式
位置表示信号
非搭載
ソレノイド
非搭載
最小圧力
1 × 10-10 mbar
最大圧力
1.6 bar (abs)
コンダクタンス
5880 ls⁻¹
ゲートにかけ得る差圧
≤ 1.6 bar
バルブを開けるときの差圧
≤ 0.03 bar
シリンダー容量
0.14 l
圧縮空気の最大圧力
7 bar / 102 psi
圧縮空気の最小圧力
4 bar / 58 psi
閉 / 開時間
1.5 s
重量
16.5 kg / 36.38 lbs
アクチュエータ最大温度
≤ 200 °C
バルブ本体最大温度
≤ 250 °C
製品のアドオン
バルブ
位置インジケータ
ゲート
温度管理
アクチュエータ

10.8 UHVゲートバルブ 10844-CE14 2D寸法図

PDF 220.73 KB

10.8 UHVゲートバルブ 10844-CE14 マニュアル

PDF 729.59 KB

10.8 UHVゲートバルブ 10844-CE14 マニュアル

PDF 729.59 KB

10.8 UHVゲートバルブ 10844-CE14 製品データシート

PDF 88.46 KB

10.8 UHVゲートバルブ 10844-CE14 3次元CADファイル

ZIP 349.02 KB
