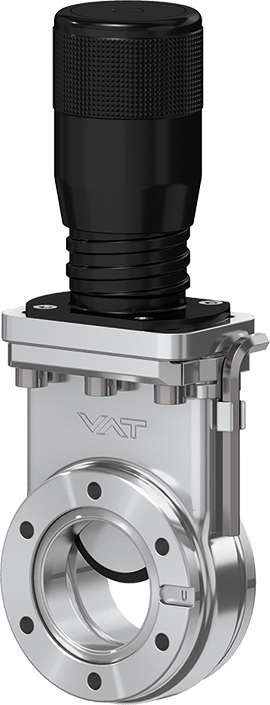

01.0 ミニ UHV ゲートバルブ

  • 01.0 - 01034-KE01
01.0 - 01034-KE01

シリーズ

01.0 ミニ UHV ゲートバルブ

品番
01034-KE01
1 × 10-10 mbar～2 bar (abs)

過酷な使用に耐える多用途バルブ

  • 技術データ
  • ダウンロード
サイズ
DN 50 (2")
フランジ
ISO-KF
材料
ステンレス鋼
アクチュエータ
手動
位置表示信号
非搭載
ソレノイド
非搭載
最小圧力
1 × 10-10 mbar
最大圧力
2.0 bar (abs)
コンダクタンス
160 ls⁻¹
ゲートにかけ得る差圧
≤ 2 bar
バルブを開けるときの差圧
≤ 0.03 bar
重量
1.5 kg / 3.31 lbs
アクチュエータ最大温度
≤ 250 °C
バルブ本体最大温度
≤ 250 °C
製品のアドオン
バルブ
ゲート
アクチュエータ
位置インジケータ

01.0 ミニ UHV ゲートバルブ 01034-KE01 2D寸法図

PDF 183.96 KB

01.0 ミニ UHV ゲートバルブ 01034-KE01 マニュアル

PDF 476.31 KB

01.0 ミニ UHV ゲートバルブ 01034-KE01 製品データシート

PDF 84.04 KB

01.0 ミニ UHV ゲートバルブ 01034-KE01 3次元CADファイル

ZIP 326.81 KB
