01.0 ミニ UHV ゲートバルブ

  • 01.0 - 01024-KE01
01.0 - 01024-KE01

シリーズ

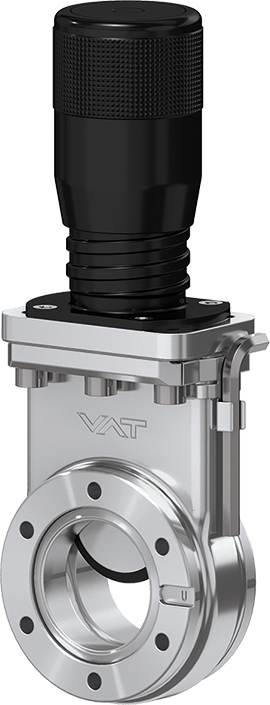

01.0 ミニ UHV ゲートバルブ

品番
01024-KE01
1 × 10-10 mbar～2 bar (abs)

過酷な使用に耐える多用途バルブ

  • 技術データ
  • ダウンロード
サイズ
DN 16 (⅝")
フランジ
ISO-KF
材料
ステンレス鋼
アクチュエータ
手動
位置表示信号
非搭載
ソレノイド
非搭載
最小圧力
1 × 10-10 mbar
最大圧力
2.0 bar (abs)
コンダクタンス
9 ls⁻¹
ゲートにかけ得る差圧
≤ 2 bar
バルブを開けるときの差圧
≤ 0.03 bar
閉 / 開時間
0.7 s
重量
1.5 kg / 3.31 lbs
アクチュエータ最大温度
≤ 250 °C
バルブ本体最大温度
≤ 250 °C
閉 / 開時間
0.7 s
重量
1.5 kg / 3.31 lbs
アクチュエータ最大温度
≤ 250 °C
バルブ本体最大温度
≤ 250 °C
製品のアドオン
バルブ
ゲート
アクチュエータ
位置インジケーター

01.0 ミニ UHV ゲートバルブ 01024-KE01 製品データシート

PDF 91.21 KB

01.0 ミニ UHV ゲートバルブ 01024-KE01 マニュアル

PDF 590.80 KB

01.0 ミニ UHV ゲートバルブ 01024-KE01 2D寸法図

PDF 191.43 KB

01.0 ミニ UHV ゲートバルブ 01024-KE01 3次元CADファイル

ZIP 344.02 KB
