16.8 - 16854-PA44

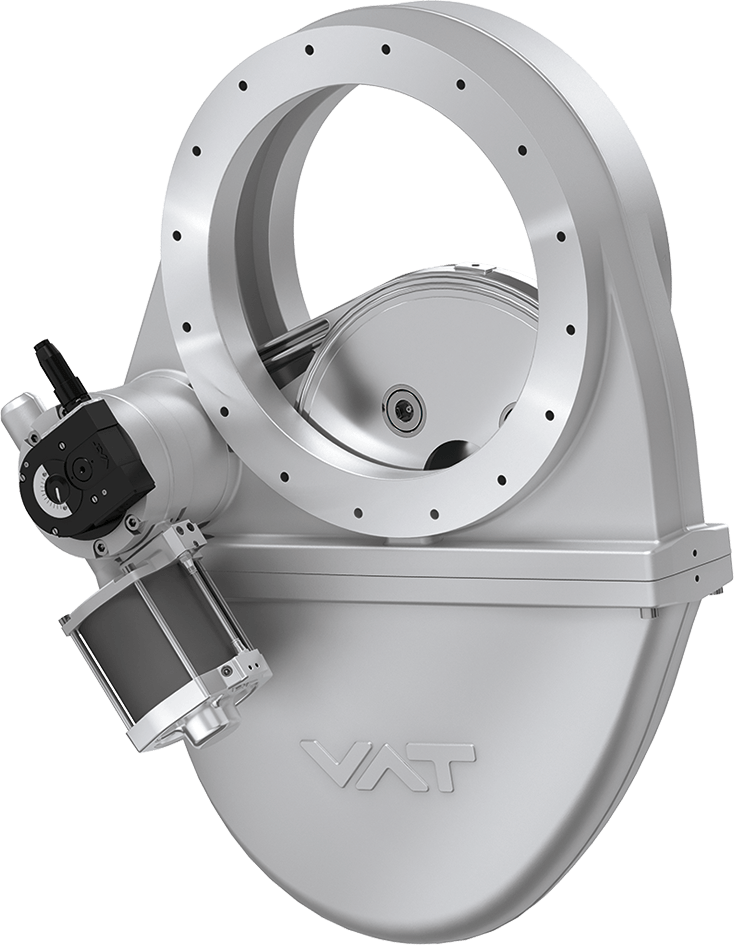

16.8 大型HV振子式遮断バルブ
サイズ参照

シリーズ

16.8 大型HV振子式遮断バルブ

品番
16854-PA44
1 × 10-8 mbar～1.2 bar (abs)

大容量の真空流や過酷な条件に対応するコンパクトなデザイン

  • 技術データ
  • ダウンロード
サイズ
DN 500 (20")
フランジ
ISO-F
材料
アルミニウム
アクチュエータ
圧空作動式、複動式
位置表示信号
搭載
ソレノイド
搭載
最小圧力
1 × 10-7 mbar
最大圧力
1.2 bar (abs)
コンダクタンス
90000 ls⁻¹
ゲートにかけ得る差圧
≤ 1.2 bar
バルブを開けるときの差圧
≤ 0.03 bar
最大ソレノイド温度
≤ 50 °C
シリンダー容量
3.3 l
圧縮空気の最大圧力
7 bar / 102 psi
圧縮空気の最小圧力
5 bar / 73 psi
位置インジケーター最大温度
≤ 80 °C
閉 / 開時間
14 s
重量
115 kg / 253.53 lbs
アクチュエータ最大温度
≤ 80 °C
バルブ本体最大温度
≤ 120 °C

16.8 大型HV振子式遮断バルブ 16854-PA44 2D寸法図

PDF 601.36 KB

16.8 大型HV振子式遮断バルブ 16854-PA44 マニュアル

PDF 610.62 KB

16.8 大型HV振子式遮断バルブ 16854-PA44 製品データシート

PDF 53.86 KB

16.8 大型HV振子式遮断バルブ 16854-PA44 3次元CADファイル

ZIP 2.08 MB
