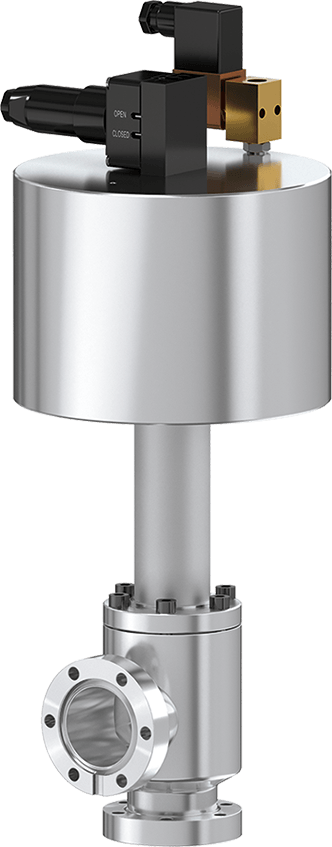

57.1 極高真空オールメタルアングルバルブ

  • 57.1 - 57132-GE41
  • 57.1 - 極高真空オールメタルアングルバルブ
57.1 - 57132-GE41
57.1 - 極高真空オールメタルアングルバルブ
サイズ参照

シリーズ

57.1 極高真空オールメタルアングルバルブ

品番
57132-GE41
極高真空～5 bar (abs)

極端な温度と放射線の要件に対応

  • 技術データ
  • ダウンロード
サイズ
DN 40 (1 ½")
フランジ
CF-R (回転式フランジ)
材料
ステンレス鋼
アクチュエータ
圧空作動式、単動シリンダースプリングによる閉動作 (NC)
位置表示信号
機械的な目視位置表示付き、80° C
ソレノイド
搭載
最小圧力
XHV
最大圧力
5.0 bar (abs)
コンダクタンス
50 ls⁻¹
ゲートにかけ得る差圧
≤ 5 bar
バルブを開けるときの差圧
≤ 1 bar
シリンダー容量
0.35 l
圧縮空気の最大圧力
9 bar / 131 psi
圧縮空気の最小圧力
6 bar / 87 psi
位置インジケーター最大温度
≤ 80 °C (オプション: 200 °C)
閉 / 開時間
2 s
重量
9.1 kg / 20.06 lbs
アクチュエータ最大温度
≤ 150 °C
バルブ本体最大温度
≤ 350°C
製品のアドオン
バルブ
位置インジケータ
アクチュエータ

57.1 極高真空オールメタルアングルバルブ 57132-GE41 2D寸法図

PDF 216.93 KB

57.1 極高真空オールメタルアングルバルブ 57132-GE41 マニュアル

PDF 756.98 KB

57.1 極高真空オールメタルアングルバルブ 57132-GE41 製品データシート

PDF 112.62 KB

57.1 極高真空オールメタルアングルバルブ 57132-GE41 3次元CADファイル

ZIP 415.68 KB
