24.4 アングルバルブ

  • 24.4 - 24428-KA21
  • 24.4 アングルバルブ
24.4 - 24428-KA21

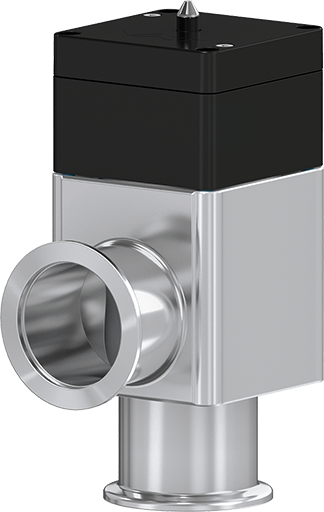

24.4 アングルバルブ
サイズ参照

シリーズ

24.4 アングルバルブ

品番
24428-KA21
1 × 10-7 mbar～5 bar (abs)

大容量フローでも妥協のない信頼性

  • 技術データ
  • ダウンロード
サイズ
DN 25 (1")
フランジ
ISO-KF
材料
アルミニウム
アクチュエータ
圧空作動式、単動シリンダースプリングによる閉動作 (NC)
位置表示信号
搭載
ソレノイド
非搭載
最小圧力
1 × 10-7 mbar
最大圧力
5.0 bar (abs)
コンダクタンス
14 ls⁻¹
ゲートにかけ得る差圧
≤ 5 bar
バルブを開けるときの差圧
≤ 1 bar
シリンダー容量
0.011 l
圧縮空気の最大圧力
8 bar / 116 psi
圧縮空気の最小圧力
4 bar / 58 psi
位置インジケーター最大温度
≤ 80 °C
閉 / 開時間
0.20 s
重量
0.5 kg / 1.1 lbs
アクチュエータ最大温度
≤ 120 °C
バルブ本体最大温度
≤ 150 °C
製品のアドオン
バルブ
アクチュエータ
位置インジケーター
ゲート

24.4 アングルバルブ 24428-KA21 2D寸法図

PDF 194.10 KB

24.4 アングルバルブ 24428-KA21 マニュアル

PDF 1.77 MB

24.4 アングルバルブ 24428-KA21 マニュアル

PDF 1.77 MB

24.4 アングルバルブ 24428-KA21 製品データシート

PDF 24.30 KB

24.4 アングルバルブ 24428-KA21 3次元CADファイル

ZIP 275.00 KB
