21.0 - 21048-QE44

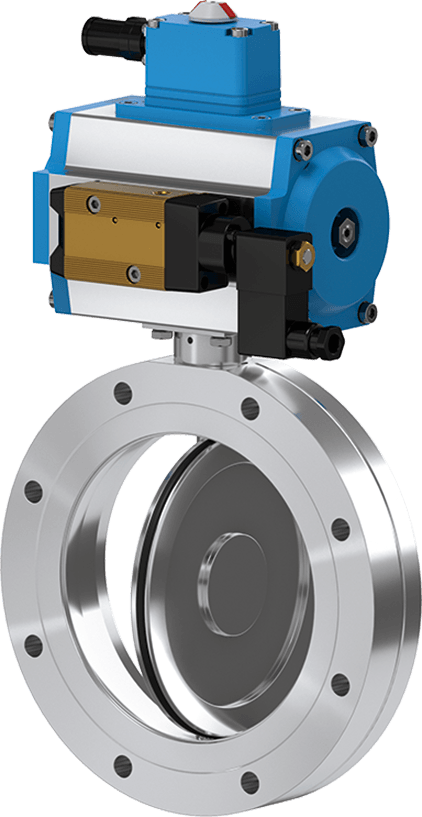

21.0 バタフライバルブ
サイズ参照

シリーズ

21.0 バタフライバルブ

品番
21048-QE44
1 × 10-8 mbar～1.3 bar (abs)

コンパクトなデザインで信頼性の高い真空封止

  • 技術データ
  • ダウンロード
サイズ
DN 250 (10")
フランジ
ISO-K
材料
ステンレス鋼
アクチュエータ
圧空作動式、複動式
位置表示信号
搭載
ソレノイド
搭載
最小圧力
1 × 10-8 mbar
最大圧力
1.2 bar (abs)
コンダクタンス
8200 ls⁻¹
ゲートにかけ得る差圧
≤ 4 bar
バルブを開けるときの差圧
≤ 4 bar
最大ソレノイド温度
≤ 50 °C
圧縮空気の最大圧力
8 bar / 116 psi
圧縮空気の最小圧力
4 bar / 58 psi
位置インジケーター最大温度
≤ 60 °C
閉 / 開時間
0
重量
15.7 kg / 34.61 lbs
アクチュエータ最大温度
≤ 100 °C
バルブ本体最大温度
≤ 150 °C
製品のアドオン
バルブ

21.0 バタフライバルブ 21048-QE44 3次元CADファイル

ZIP 1.33 MB

21.0 バタフライバルブ 21048-QE44 製品データシート

PDF 77.71 KB

21.0 バタフライバルブ 21048-QE44 マニュアル

PDF 2.95 MB

21.0 バタフライバルブ 21048-QE44 2D寸法図

PDF 414.85 KB
