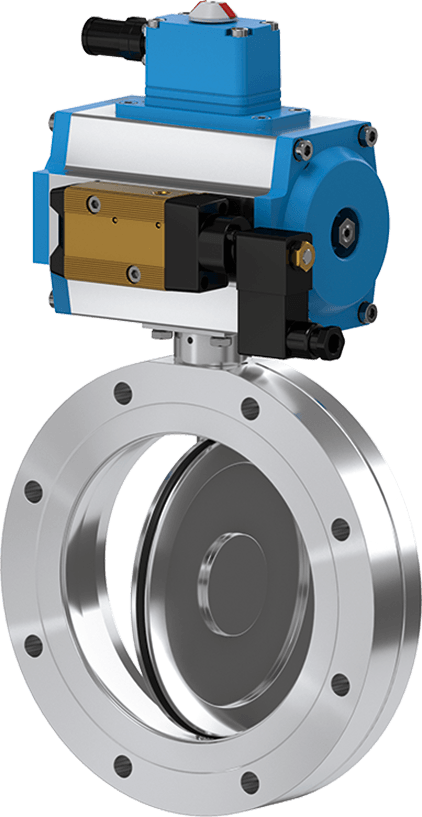

Name: 21.0 - 21040-PE14
Brand: VAT
SKU: 21040-PE14

技術データ
ダウンロード

サイズ

DN 100 (4")

フランジ

ISO-F

材料

ステンレス鋼

アクチュエータ

圧空作動式、複動式

位置表示信号

非搭載

ソレノイド

非搭載

最小圧力

1 × 10^-⁸ mbar

最大圧力

4.0 bar (abs)

コンダクタンス

1000 ls⁻¹

ゲートにかけ得る差圧

≤ 4 bar

バルブを開けるときの差圧

≤ 1.3 bar

圧縮空気の最大圧力

8 bar / 116 psi

圧縮空気の最小圧力

4 bar / 58 psi

閉 / 開時間

520/300

重量

6.5 kg / 14.33 lbs

バルブ本体最大温度

≤ 150 °C

製品のアドオン

バルブ

顧客固有フランジ

追加ポート

シールキット 21.0 DN100 ID: 580187

VAT真空グリース全指定バルブ対応 ID: 583409

アクチュエータ 21.0 DN100、160 ID: 587852

ソレノイド5/2方向 (24 VAC) ID: 586581

VAT真空グリース全指定バルブ対応 ID: N-6951-011

ソレノイド5/2方向 (220/230 VAC) ID: 586579

ソレノイド 5/2方向 (24 VDC) ID: 586582

位置インジケーター、光電式 21.0 DN63、DN80、DN100、DN160、DN200、DN250 ID: 587850
