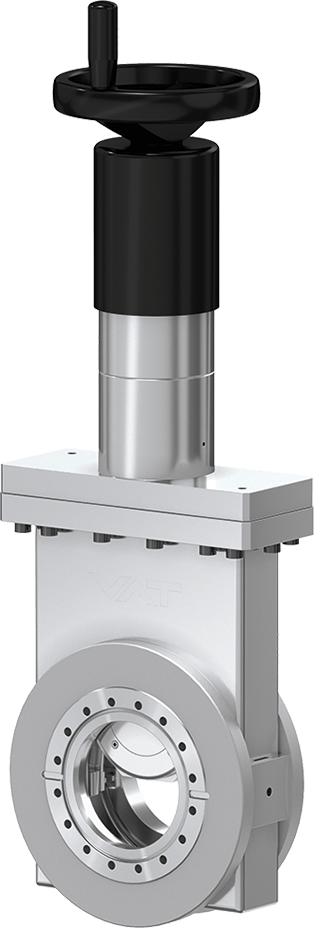

48.2 極高真空オールメタルゲー トバルブ

  • 48.2 - 48244-CE01
  • 48.2 - 極高真空オールメタルゲー トバルブ
48.2 - 48244-CE01
48.2 - 極高真空オールメタルゲー トバルブ
サイズ参照

シリーズ

48.2 極高真空オールメタルゲー トバルブ

品番
48244-CE01
極高真空～2 bar (abs)

高温用

  • 技術データ
  • ダウンロード
サイズ
DN 160 (6")
フランジ
CF-F (メートルネジ)
材料
ステンレス鋼
アクチュエータ
手動
位置表示信号
非搭載
ソレノイド
非搭載
最小圧力
XHV
最大圧力
2.0 bar (abs)
コンダクタンス
3700 ls⁻¹
ゲートにかけ得る差圧
≤ 2 bar
バルブを開けるときの差圧
≤ 0.5 bar
重量
39 kg / 85.98 lbs
アクチュエータ最大温度
≤ 140 °C
バルブ本体最大温度
≤ 300°C
製品のアドオン
バルブ
位置インジケータ
アクチュエータ

48.2 極高真空オールメタルゲー トバルブ 48244-CE01 マニュアル

PDF 680.62 KB

48.2 極高真空オールメタルゲー トバルブ 48244-CE01 マニュアル

PDF 680.62 KB

48.2 極高真空オールメタルゲー トバルブ 48244-CE01 3次元CADファイル

ZIP 156.90 KB

48.2 極高真空オールメタルゲー トバルブ 48244-CE01 製品データシート

PDF 21.25 KB

48.2 極高真空オールメタルゲー トバルブ 48244-CE01 2D寸法図

PDF 202.52 KB
