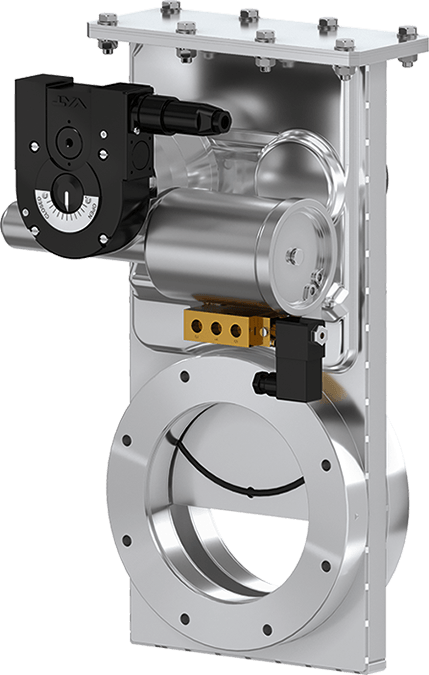

14.0 - 14048-PE44
14.0 - 高真空闸阀
放大

系列

14.0 高真空闸阀

商品编号
14048-PE44

适用于标准高循环真空隔离

  • 技术数据
  • 下载文件
尺寸
DN 250 (10")
法兰
ISO-F
材料
不锈钢
驱动器
气动，双作用
定位指示信号
有
电磁阀
有
最低压力
1 × 10-8 mbar
最高压力
1.2 bar (abs)
电导率
22000 ls⁻¹
闸门上的压差
≤ 1.2 bar
打开时的压差
≤ 0.03 bar
气缸容积
0.75 l
最高压缩空气压力
7 bar / 102 psi
最低压缩空气压力
4 bar / 58 psi
最高温度位置指示器
≤ 80 °C
关闭打开时间
4 s
重量
60 kg / 132.28 lbs
最高温度驱动器
≤ 50 °C
最高温度阀体
≤ 150 °C
产品附加组件
阀门
位置指示器
温度管理
门
执行器

14.0 高真空闸阀 14048-PE44 2D尺寸图

PDF 496.41 KB

14.0 高真空闸阀 14048-PE44 手册

PDF 1.50 MB

14.0 高真空闸阀 14048-PE44 手册

PDF 1.50 MB

14.0 高真空闸阀 14048-PE44 手册

PDF 1.50 MB

14.0 高真空闸阀 14048-PE44 3D CAD文件

ZIP 1.75 MB

14.0 高真空闸阀 14048-PE44 产品数据表

PDF 54.02 KB

备件

报价请求
