系列

24.4 角阀

  • 24.4 - 24424-KA42
  • 24.4 - 角阀

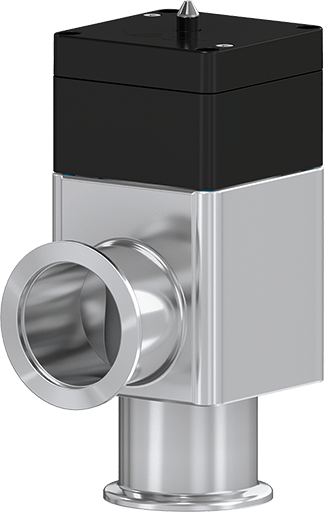

24.4 - 24424-KA42
24.4 - 角阀
放大

系列

24.4 角阀

商品编号
24424-KA42
1 × 10-7 mbar 至 5 bar (abs)

在大流量下提供出色可靠性

  • 技术数据
  • 下载文件
尺寸
DN 16 (⅝")
法兰
ISO-KF
材料
铝
驱动器
气动，单作用，带开启弹簧
定位指示信号
有
电磁阀
有
最低压力
1 × 10-7 mbar
最高压力
5.0 bar (abs)
电导率
5 ls⁻¹
闸门上的压差
≤ 5 bar
打开时的压差
≤ 1 bar
Conductance DO NOT USE
0
最高温度的电磁铁
≤ 80 °C
气缸容积
0 l
最高压缩空气压力
8 bar / 116 psi
最低压缩空气压力
4 bar / 58 psi
最高温度位置指示器
≤ 80 °C
关闭打开时间
0.1 s
重量
0.4 kg / 0.88 lbs
最高温度驱动器
≤ 120 °C
最高温度阀体
≤ 150 °C
产品附加组件
阀门
执行器
位置指示器
门

24.4 角阀 24424-KA42 2D尺寸图

PDF 170.99 KB

24.4 角阀 24424-KA42 手册

PDF 1.15 MB

24.4 角阀 24424-KA42 产品数据表

PDF 157.92 KB

24.4 角阀 24424-KA42 3D CAD文件

ZIP 219.38 KB
