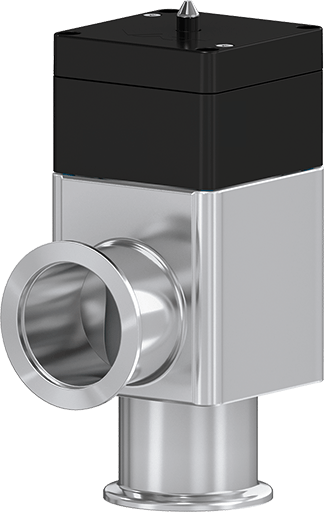

26.4 高真空アングルバルブ

  • 26.4 - 26432-KA42
  • 26.4 - 高真空アングルバルブ
26.4 - 26432-KA42
26.4 - 高真空アングルバルブ
サイズ参照

シリーズ

26.4 高真空アングルバルブ

品番
26432-KA42

妥協のない柔軟性と信頼性

  • 技術データ
  • ダウンロード
サイズ
DN 40 (1 ½")
フランジ
ISO-KF
材料
アルミニウム
アクチュエータ
圧空作動式、単動シリンダースプリングによる開動作
位置表示信号
搭載
ソレノイド
搭載
最小圧力
1 × 10-8 mbar
最大圧力
5.0 bar (abs)
コンダクタンス
45 ls⁻¹
ゲートにかけ得る差圧
≤ 5 bar
バルブを開けるときの差圧
≤ 1 bar
最大ソレノイド温度
≤ 80 °C
シリンダー容量
0.011 l
圧縮空気の最大圧力
8 bar / 116 psi
圧縮空気の最小圧力
4 bar / 58 psi
位置インジケーター最大温度
≤ 80 °C
閉 / 開時間
0.20 s
重量
1.1 kg / 2.43 lbs
アクチュエータ最大温度
≤ 120 °C
バルブ本体最大温度
≤ 120 °C
製品のアドオン
バルブ
アクチュエータ
位置インジケータ
ゲート

26.4 HV Angle Valve 26432-KA42 2D Dimension Drawing

PDF 166.73 KB

26.4 HV Angle Valve 26432-KA42 Manual

PDF 1.35 MB

26.4 HV Angle Valve 26432-KA42 Manual

PDF 1.35 MB

26.4 HV Angle Valve 26432-KA42 Product Datasheet

PDF 25.65 KB

264_HV_Angle_Valve_26432_KA42_3D_CAD_File-255938A.zip

ZIP 215.02 KB
