26.4 HV-Eckventil

  • 26.4 - 26444-QA21
  • 26.4 HV-Eckventil
26.4 - 26444-QA21

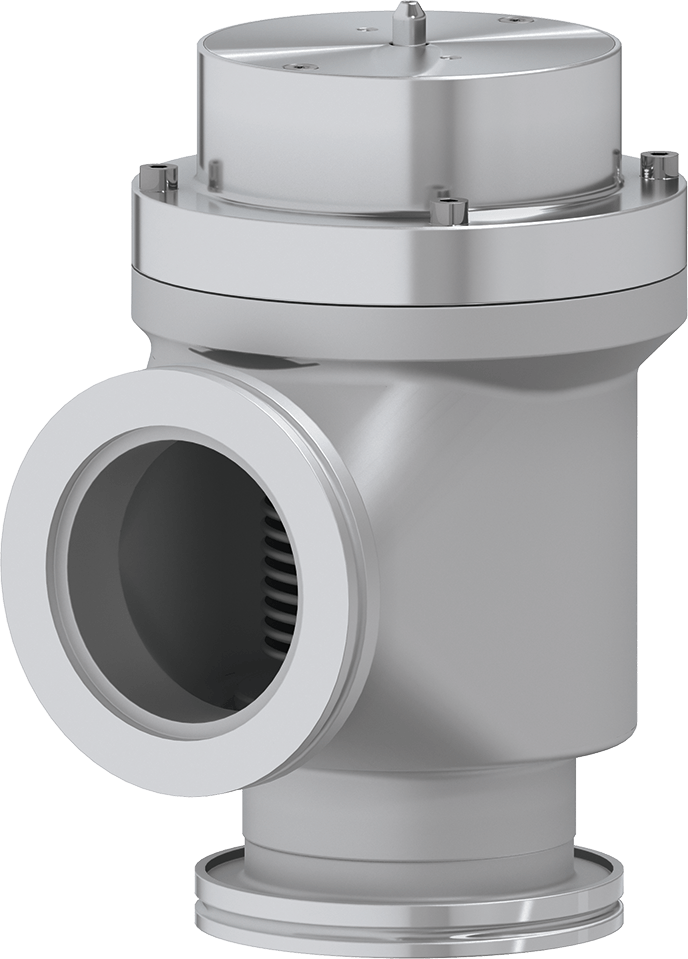

26.4 HV-Eckventil
Vergrößern

Series

26.4 HV-Eckventil

Artikel-Nummer
26444-QA21

Zum Abpumpen und Entlüften von HV-Systemen.

  • Technische Daten
  • Downloads
Grösse
DN 160 (6")
Flange
ISO-K
Material
Aluminium
Antrieb
Pneumatisch, einfachwirkend mit Schließfeder (NC)
Lagemelder Signal
Ja
Steuerventil
Nein
Druck Min.
1 × 10-8 mbar
Druck Max.
2.0 bar (abs)
Leitwert
1000 ls⁻¹
Differenzdruck am Teller
≤ 2 bar
Differenzdruck bei Öffnung
≤ 1 bar
Volumen des Zylinders
0.65 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
4.5 bar / 65 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
≤ 1.5 sec
Gewicht
14 / 30.86
Max. Temperatur Antrieb
≤ 120 °C
Max. Temperatur Ventilkörper
≤ 150 °C
Optionen für Ihr Produkt
Ventil
Antrieb
Lagemelder
Teller

26.4 HV-Eckventil 26444-QA21 3D-CAD-Datei

ZIP 253.45 KB

26.4 HV-Eckventil 26444-QA21 Produktdatenblatt

PDF 25.10 KB

26.4 HV-Eckventil 26444-QA21 Betriebsanleitung

PDF 2.18 MB

26.4 HV-Eckventil 26444-QA21 2D-Maßzeichnung

PDF 225.38 KB
