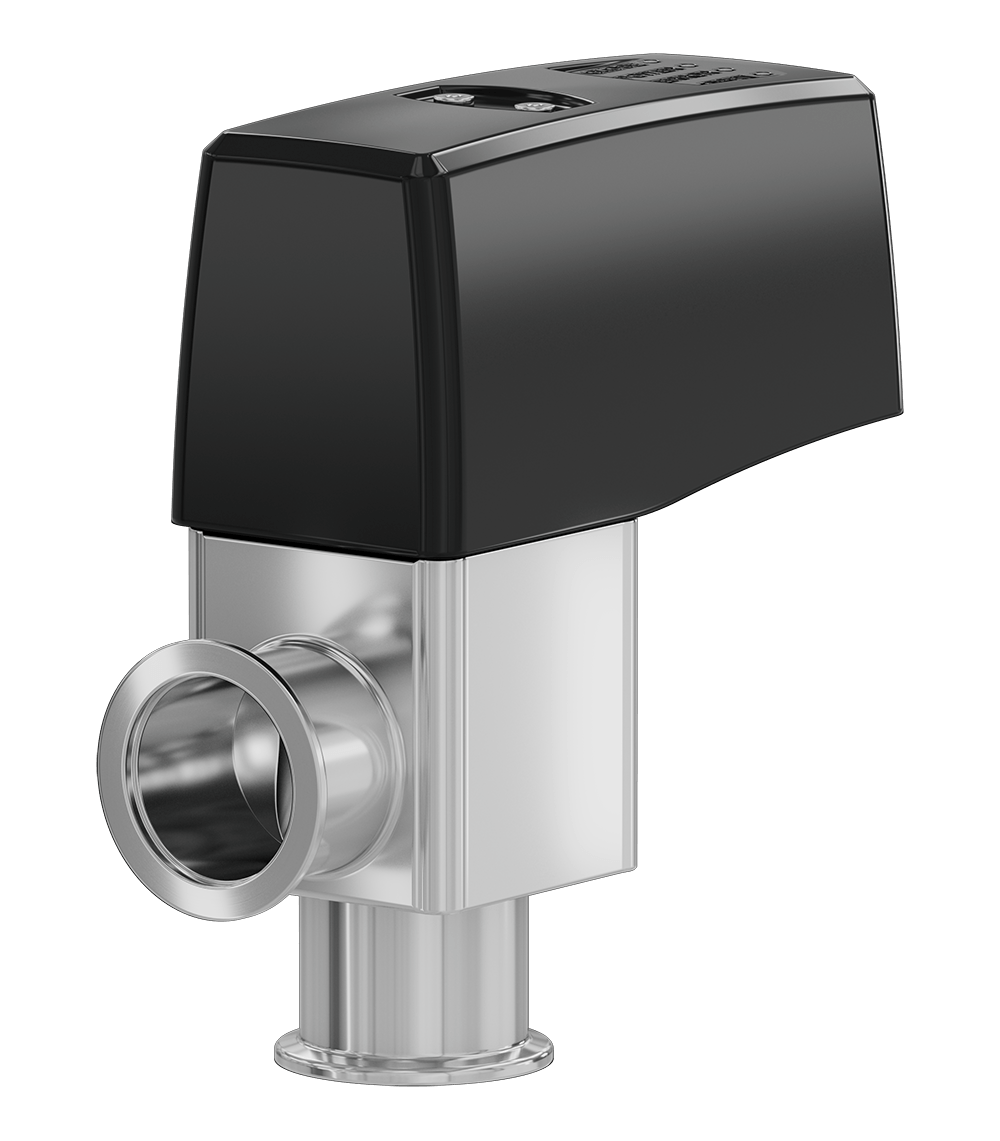

Die wichtigsten Leistungsmerkmale für Eckventile sind Zuverlässigkeit und Variabilität. Die 26.4 HV-Eckventile bieten beides. Getestet in tausenden von anspruchsvollen Anwendungen unter verschiedenen Prozessbedingungen hat die Baureihe 26.4 ihre herausragende Zuverlässigkeit bewiesen. Mit ihren vielfältigen Ausführungsoptionen bei Antrieb, Flanschanschlüssen, Gehäusewerkstoff oder Abdichtung kann nahezu jede Anforderung erfüllt werden.
Das 26.4 ist ideal zum Einsatz beim Evakuieren und Entlüften von Hochvakuumsystemen, wenn eine niedrige Ausgasungsrate entscheidend ist. Es widersteht hohem Differenzdruck und ist mit einer balggekapselten Durchführung für partikelempfindliche Anwendungen ausgestattet. Die Faltenbalgkapselung verhindert ausserdem Druckspitzen in jeder Ventilstellung.

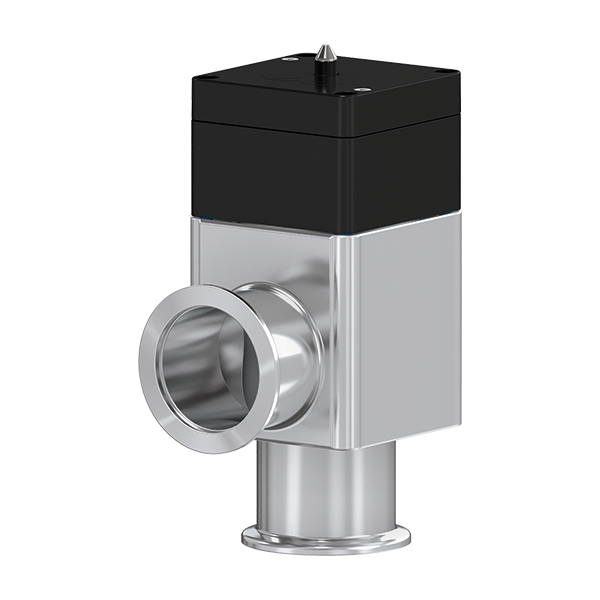

Aufbauend auf einem zuverlässigen und robusten Kerndesign bietet das 26.4 HV-Eckventil eine Vielzahl von Ausführungsoptionen für den Antrieb. Die manuelle Version wird über ein abnehmbares Handrad gesteuert, das einen guten Halt und eine präzise Steuerung mit einer klaren Endanschlagsposition bietet, wodurch das Risiko einer Überdrehung vermieden wird. Die pneumatische Version kann als einfachwirkend mit Schliessfeder (NC), Öffnungsfeder (NO) oder doppeltwirkend konfiguriert werden.
Die pneumatische Version wird durch ein Magnetventil gesteuert, das entweder "an Bord" oder bei Bedarf an einem entfernten Ort angebracht ist. Die elektrische Version wird durch einen Schrittmotor angetrieben, in der Ausführung "Ruhestellung geschlossen" über eine 24 V Gleichstromversorgung verfügt. Diese Version ist so ausgelegt, dass sie die besonderen Anforderungen an einen niedrigen Stromverbrauch, eine hohe Zykluszeit, reduzierte Vibrationen und geringe Geräuschentwicklung erfüllt. In dieser Hinsicht ist es eine Alternative für Anwendungen, bei denen pneumatisch betätigte Ventile diese Anforderungen nicht erfüllen.
Die manuelle und pneumatische Version ist in den Grössen von DN 10 bis DN 160 mm (0.4" - 6.4") verfügbar, die elektrische von DN 16 bis DN 40 mm (5/8" - 1.5").
Das 26.4 kann in Aluminium oder Edelstahl in verschiedenen Materialspezifikationen ausgelegt werden. Die Standardoptionen für Flanschanschlüsse sind ISO-KF und ISO-K (für die elektrische Version nur ISO-KF). Das 26.4 kann je nach gewähltem Dichtungselastomer in verschiedenen Temperaturbereichen eingesetzt werden. Zusätzlich zu diesen Standard Optionen sind weitere kundenspezifische Anpassungen möglich.
Die 26.4 HV-Eckventil-Baureihe ist auch als 26.5 Inline-Version verfügbar.
Merkmale:
Vorteile:
| Grössen | DN 10 (⅜"), DN 16 (⅝"), DN 25 (1"), DN 40 (1½"), DN 50 (2"), DN 63 (2 ½"), DN 80 (3"), DN 100 (4"), DN 160 (6") |
||
|---|---|---|---|
| Antriebe |
Manuell |
Mit abnehmbarem Handrad | |
| Pneumatisch | Einfachwirkend mit Schließfeder (NC) oder Einfachwirkend mit Öffnungsfeder (NO) oder Doppeltwirkend |
||
| Elektromagnetisch | Einfachwirkend mit Schliessfeder (NC) | ||
| Elektrisch | Schrittmotor (NC) | ||
| Gehäusewerkstoff | Aluminium oder Nichtrostender Stahl | ||
| Durchführung | Bälge | ||
| Standard Flansche | ISO-KF, ISO-K, ISO-KF 40 | ||
| Dichtheit | Ventilgehäuse, Ventilsitz | < 1 × 10-9 mbar ls-1 | |
| Druckbereich | Manueller/ Pneumatischer Antrieb | 1 × 10-8 mbar to 5 bar (DN 10– 50) 1 × 10-8 mbar to 4 bar (DN 63 – 80) 1 × 10-8 mbar to 2 bar (DN 100– 160) |
|
| Elektromagnetischer Antrieb | 1 × 10-8 mbar to 2 bar (DN 10– 40) | ||
| Elektrischer Antrieb | 1 × 10-8 mbar to 5 bar (DN 10 – 40) | ||
| Differenzdruck am Teller |
Manueller/pneumatischer Antrieb |
||
| in Öffnungsrichtung | ≤ 2.0 bar (DN 10 – 50) ≤ 1.2 bar (DN 63 – 160) |
||
| in Schliessrichtung | ≤ 5.0 bar (DN 10 – 50) ≤ 4.0 bar (DN 63 – 80) ≤ 2.0 bar (DN 100 – 160) |
||
| Elektromagnetischer Antrieb | ≤ 2.0 bar (DN 10 – 40) | ||
| Elektrischer Antrieb | ≤ 2.0 bar (DN 10 – 40) | ||
| Zyklen bis zur ersten Wartung |
Handantrieb |
10 000 (DN 10 – 160) | |
| Pneumatischer Antrieb |
3 million (NC, NO) (DN 10 – 80) |
||
| Elektromagnetischer Antrieb | 200 000 (DN 10 – 40) | ||
| Elektrischer Antrieb | 2 million (DN 10 – 40) | ||
| Temperatur | Ventilgehäuse | Manueller/Pneumatischer Antrieb Elektromagnetischer Antrieb Elektrischer Antrieb |
≤ 150 °C ≤ 150 °C |
| Antrieb | Manuell/Pneumatisch Elektromagnetisch Elektrisch |
≤ 120 °C ≤ 50 °C ≤ 50 °C |
|
| Steuerventil & Lagemelder | ≤ 80 °C (DN 10 – 80) ≤ 50 °C (DN 100 – 160) |
||
| Werkstoff | Aluminium |
EN AW-6060 (3.3206), EN AW-6061 (3.3211), (DN 16 – 63) EN AW-6063 (3.3206), EN AW-6082 (3.2315) EN AC-42000 (DN 80 – 160) |
|
| Nichtrostender Stahl | AISI 304 (1.4301) (DN 10 – 50) AISI 316L (1.4404) (DN 63 – 160) |
||
| Teller | AISI 316L (1.4404, 1.4435) | ||
| Balg | AISI 316L (1.4404, 1.4435), AISI 316 Ti (1.4571) | ||
| Dichtung | Kopf, Teller | FKM | |
| Einbaulage | Beliebig | ||
| Steuerventil | 24 VDC, 2.5 W (andere auf Anfrage) (DN 10 – 80) 24 VDC, 1.0 W (andere auf Anfrage)(DN 100 – 160) |
||
| Lagemelder: Schaltleistung | Spannung | Manueller/Pneumatischer Antrieb Elektromagnetischer Antrieb |
5 – 50 VAC / DC max. 48 VAC / DC |
| Strom | Manueller/Pneumatischer Antrieb Elektromagnetischer Antrieb |
5 – 100 mA max. 500 mA |
|
| Netzspannung | Elektromagnetischer Antrieb | 100 – 120 V / 200 – 240 V / 50 – 60 Hz | |
| Betriebsfrequenz | Elektromagnetischer Antrieb | max. 15 min-1 at 20 °C | |
| Ventilstellungsanzeige | Visuell (mechanisch) | ||
