Series

26.4 HV-Eckventil

  • 26.4 - 26436-QE21
  • 26.4 - HV-Eckventil

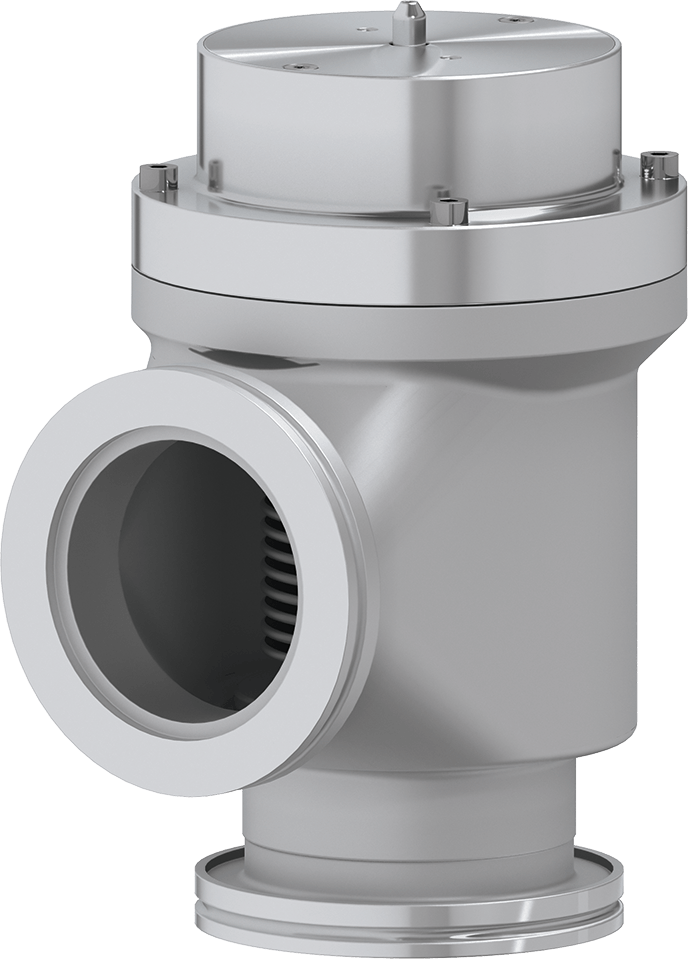

26.4 - 26436-QE21
26.4 - HV-Eckventil
Vergrößern

Series

26.4 HV-Eckventil

Artikel-Nummer
26436-QE21

Zum Abpumpen und Entlüften von HV-Systemen.

  • Technische daten
  • Downloads
Grösse
DN 63 (2 ½")
Flange
ISO-K
Material
Nichtrostender Stahl
Antrieb
Pneumatic, single acting with closing spring (NC)
Lagemelder Signal
Ja
Steuerventil
Nein
Druck Min.
1 × 10-8 mbar
Druck Max.
4.0 bar (abs)
Leitwert
160 ls⁻¹
Differenzdruck am Teller
≤ 5 bar
Differenzdruck bei Öffnung
≤ 1 bar
Volumen des Zylinders
0.112 l
Max. Druck der Druckluft
8 bar / 116 psi
Min. Druck der Druckluft
4 bar / 58 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
0.7 s
Gewicht
3.4 / 7.5
Max. Temperatur Antrieb
≤ 120 °C
Max. Temperatur Ventilkörper
≤ 150 °C
Optionen für Ihr Produkt
Ventil
Antrieb
Lagemelder
Teller

26.4 HV-Eckventil 26436-QE21 2D-Maßzeichnung

PDF 217.11 KB

26.4 HV-Eckventil 26436-QE21 Betriebsanleitung

PDF 776.90 KB

26.4 HV-Eckventil 26436-QE21 Betriebsanleitung

PDF 776.90 KB

26.4 HV-Eckventil 26436-QE21 Betriebsanleitung

PDF 776.90 KB

26.4 HV-Eckventil 26436-QE21 Produktdatenblatt

PDF 77.54 KB

26.4 HV-Eckventil 26436-QE21 3D-CAD-Datei

ZIP 163.94 KB
