Zurück zu Produktkonfiguration

Series

26.4 HV-Eckventil

  • 26.4 - 26428-KA01
  • 26.4 HV-Eckventil
26.4 - 26428-KA01

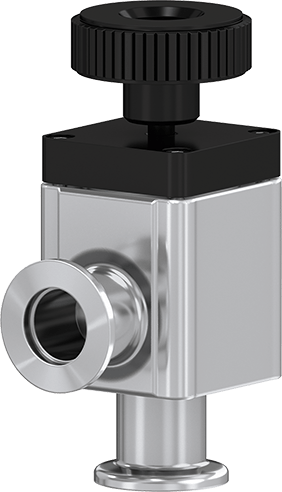

26.4 HV-Eckventil
Vergrößern

Series

26.4 HV-Eckventil

Artikel-Nummer
26428-KA01
1 × 10-8 mbar to 5 bar (abs)

Zum Abpumpen und Entlüften von HV-Systemen.

  • Technische Daten
  • Downloads
Grösse
DN 25 (1")
Flange
ISO-KF
Material
Aluminium
Antrieb
Manuell
Lagemelder Signal
Nein
Steuerventil
Nein
Druck Min.
1 × 10-8 mbar
Druck Max.
5.0 bar (abs)
Leitwert
14 ls⁻¹
Differenzdruck am Teller
≤ 5 bar
Differenzdruck bei Öffnung
≤ 1 bar
Max. Temperatur Antrieb
≤ 120 °C
Max. Temperatur Ventilkörper
≤ 150 °C
Gewicht
0.4 / 0.88
Optionen für Ihr Produkt
Ventil
Antrieb
Teller
Lagemelder

26.4 HV-Eckventil 26428-KA01 2D-Maßzeichnung

PDF 199.16 KB

26.4 HV-Eckventil 26428-KA01 Betriebsanleitung

PDF 481.53 KB

26.4 HV-Eckventil 26428-KA01 Betriebsanleitung

PDF 481.53 KB

26.4 HV-Eckventil 26428-KA01 Betriebsanleitung

PDF 481.53 KB

26.4 HV-Eckventil 26428-KA01 Produktdatenblatt

PDF 16.75 KB

26.4 HV-Eckventil 26428-KA01 3D-CAD-Datei

ZIP 254.98 KB

Ersatzteile

Angebot anfragen
