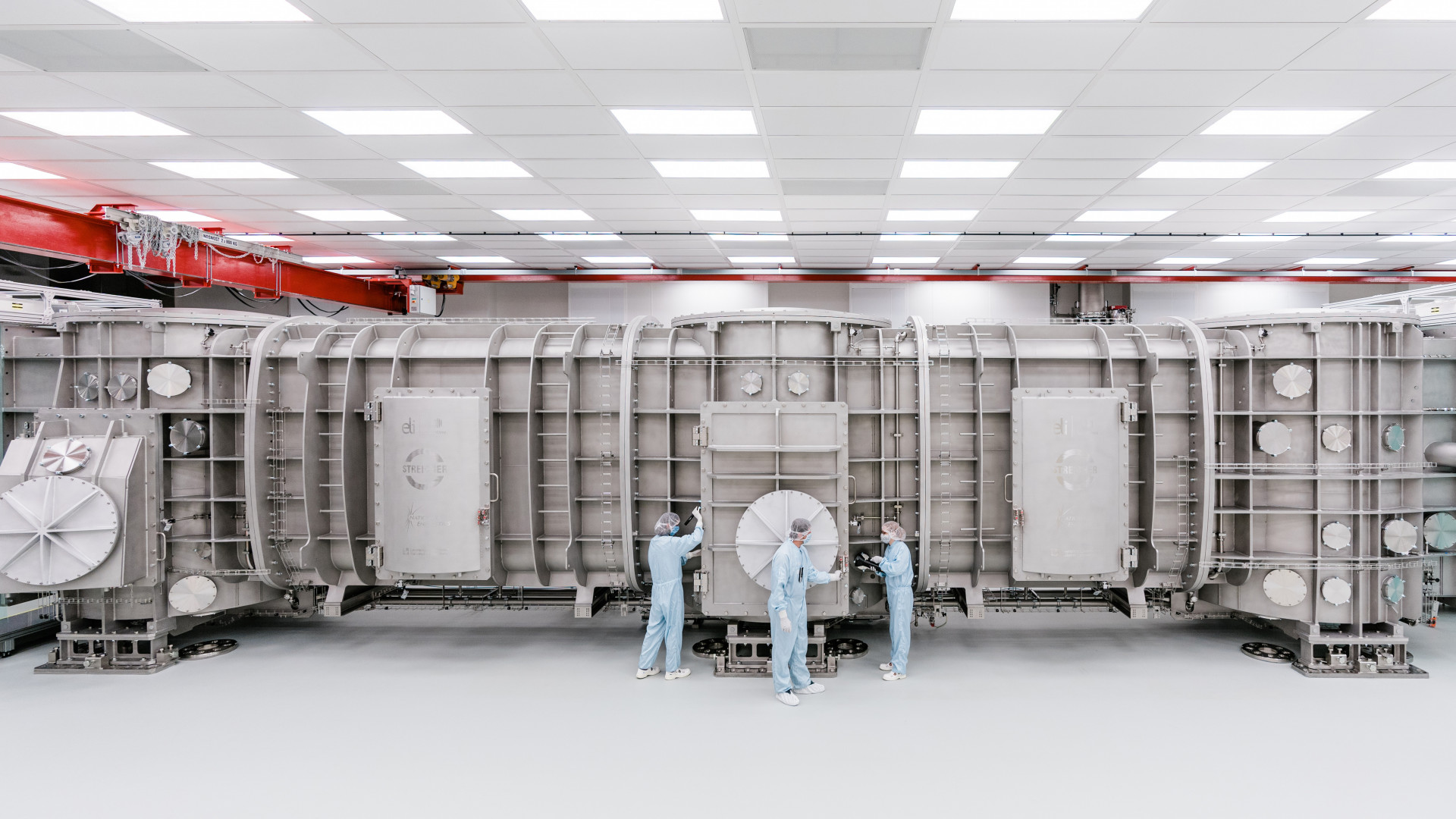

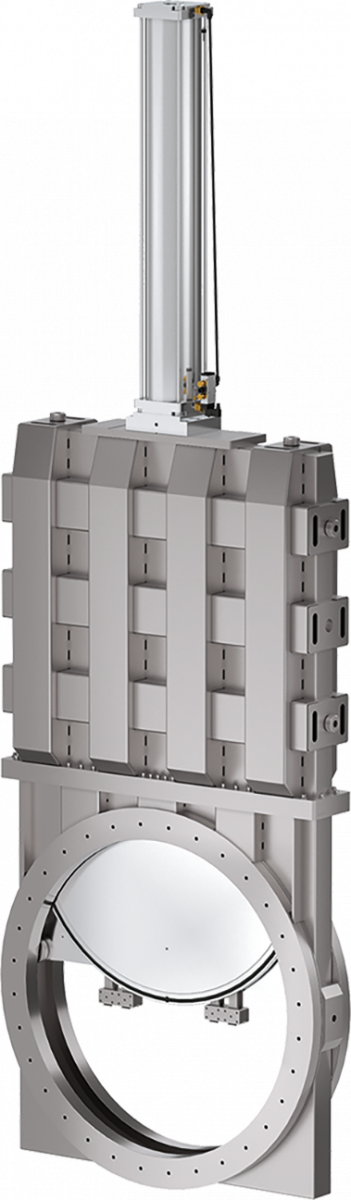

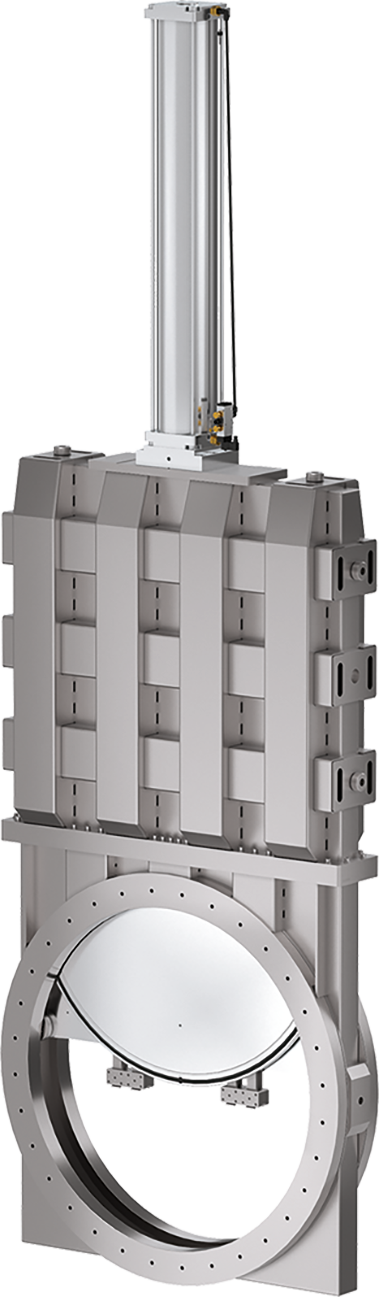

Die Grosser Schieber der Baureihe 19.0 sind für die zuverlässige Absperrung in Anwendungen konzipiert, bei denen besonders grosse Abmessungen erforderlich sind, wie z. B. bei Simulationsanwendungen für die Weltraumforschung. Die Baureihen sind für Grössen bis zu DN 1250 mm (50") ausgelegt, sind aber auf Anfrage auch in größeren Grössen erhältlich. Die Baureihe 19.0 ist für Vakuumanforderungen bis 1 ₓ 10-7 ausgelegt.

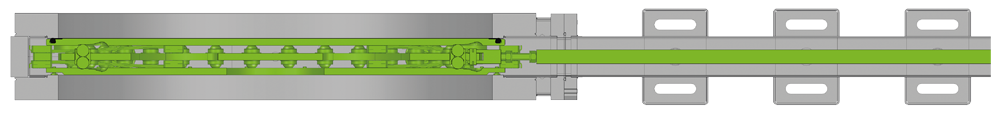

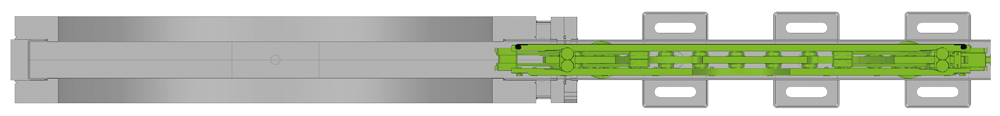

Alle Schieber arbeiten mit einem gedämpften Öffnungs- und Schliessmechanismus auf Basis der VATLOCK-Technologie, die ein zuverlässiges Abdichten ohne Reibung an der Tellerdichtung ermöglicht. Die reduzierte Reibung verlängert die Lebensdauer der Dichtung und reduziert ausserdem die Kraft, die zum Bewegen des Tellers erforderlich ist - ein wichtiger Faktor bei grösseren Durchmessern. Der VATLOCK-Mechanismus verhindert ausserdem einen Ausfall des Ventils dank der mechanischen Verriegelung in der geschlossenen Position.
Ab DN 900 mm (36") und grösser sind alle Baureihen mit einem geteilten Gehäuse zur bequemen Wartung ausgeführt.
Alle Ventile der Grosser-Schieber-Baureihen erfüllen die Standardanforderungen an Zuverlässigkeit, Langlebigkeit und Wartungsfreundlichkeit mit besonderem Augenmerk auf eine hohe Betriebszeit und niedrige Betriebskosten.
Die Grosser-Schieber-Baureihe 19.0 hat bereits in hunderten von Anwendungen ihre herausragende Zuverlässigkeit bewiesen. Sie haben sich zum Standard für grosse Vakuumabsperrungen in Grössen von DN 400 – 1250 mm (16" - 50") entwickelt.
Die Grosser Schieber baureihe 19.0 kann auf vielfältige Weise angepasst werden, z. B. beim pneumatischen Antrieb, Flanschanschlüssen, Anschlüssen für die Grobevakuierung, Belüftung oder für Messgeräte, die Ergänzung von Hitzeschilden und vielem mehr.
Merkmale:
Vorteile:
| Grössen | DN 400 (16"), DN 500 (20"), DN 630 (25"), DN 800 (32"), DN 900 (36"), DN 1000 (40"), DN 1250 (50"), DN 1600 (63"), DN 2000 (78") |
||
|---|---|---|---|
| Antrieb | Pneumatisch | Doppeltwirkend | |
| Gehäusewerkstoff | Nichtrostender Stahl | ||
| Durchführung | Schiebedurchführung | ||
| Standard Flansche | ISO-F | ||
| Dichtheit | Ventilgehäuse | < 1 × 10-9 mbar ls-1 | |
| Ventilsitz | < 1 × 10-9 mbar ls-1 | ||
| Druckbereich | 1 × 10-7 mbar to 1 bar (abs) | ||
| Differenzdruck | am Teller | ≤ 1 bar | |
| beim Öffnen | ≤ 20 mbar (DN 400 – 500) ≤ 10 mbar (DN 630 – 2000) |
||
| Zyklen bis zur ersten Wartung | 100 000 (DN 400 – 500) 20 000 (DN 630) 10 000 (DN 800 – 2000) |
||
| Temperatur | Ventilgehäuse | ≤ 150 °C | |
| Antrieb | ≤ 80 °C | ||
| Steuerventil | ≤ 50 °C | ||
| Lagemelder | ≤ 80 °C | ||
| Aufheiz- und Abkühlrate | ≤ 30 °C h-1 (DN 400 – 630) ≤ 5 °C h-1 (DN 800 – 1250) |
||
| Werkstoff | Ventilgehäuse | AISI 304 (1.4301) | |
| Mechanik | EN AW-6082 (3.2315), AISI 304 (1.4301) | ||
| Balg | AISI 316L (1.4435) or AISI 304L (1.4306) | ||
| Dichtung | Kopf, Teller | FKM (Viton®) | |
| Einbaulage | Beliebig (DN 400 – 800) bei Angebotsanforderung zu spezifizieren (< 800) |
||
| Steuerventil | 24 VDC, 2 W (andere auf Anfrage) | ||
| Lagemelder: Schaltleistung | Spannung | ≤ 10 – 30 VDC | |
| Strom | ≤ 0.2 A | ||
| Ventilstellungsanzeige | LED | ||
