Controller- und Interface-Optionen für mechatronische Vakuum-Regelventile
Integrierte oder externe Controller für mechatronische Vakuum-Regelventile von VAT bieten eine breite Palette von Konfigurationsmöglichkeiten.
Sie überzeugen durch …
- Lern-Algorithmen zur automatisierten Regeloptimierung
- Sehr kurze Reaktionszeiten
- Schnelle und Präzise Druckregelung
- Genaue Ventilstellungskontrolle
- Digitale und analoge Eingänge für Sensorsignale
- Wahlweise lokale oder Fernsteuerung
- Integriertes Display zur lokalen Statusanzeige
Lern-Algorithmen zur automatisierten Regeloptimierung
Mit der integrierte Lernfunktion passen die Druckregler die Ventilsteuerung im Rahmen definierter Grenzen selbstständig an die vorherrschenden Prozessbedingungen an. Dadurch erhöht sich die Wirksamkeit der Ventilsteuerung in puncto Schnelligkeit, Leitwert sowie der Vermeidung von Vibrationen und Stössen.
Durch Betätigung der LEARN-Funktion – muss nur einmal bei der Inbetriebnahme durchgeführt werden – werden die relevanten Systemparameter automatisch ermittelt. Durch den adaptiven Algorithmus passt sich der Druckregler kontinuierlich an Veränderungen im Gasfluss oder in der Gasart an und gewährleistet so jederzeit eine optimale Druckregelung.
Im Positionskontrollmodus kann der Ventilteller in jede beliebige Position gefahren werden. Status und Position werden über das 4 Ziffern-Display angezeigt.
VAT Druckregler können mit einem externen PC über Logic, RS232, RS485, DeviceNet®, Ethernet, Profibus, CC-Link oder EtherCAT-Schnittstelle gesteuert werden. Hierzu bietet VAT eine spezielle Konfigurations-, Steuerungs- und Diagnose-Software für Windows, die bei Verbindung eines PCs mit dem Controller automatisch geladen wird.
Die RS232-Schnittstelle und die Feldbusse können auch für die digitale Signalein- und -ausgabe zum Schließen und Öffnen des Ventils genutzt werden. Die Ansteuerung über die Logic-Schnittstelle kann wahlweise über digitale und analoge Signale erfolgen.
Die eigesetzten Druckregler sind jeweils für die einzelne Ventilbaureihe optimiert. Weitere Details zu den Druckreglern finden sich daher im folgenden nach Baureihen gegliedert.
Technische Daten

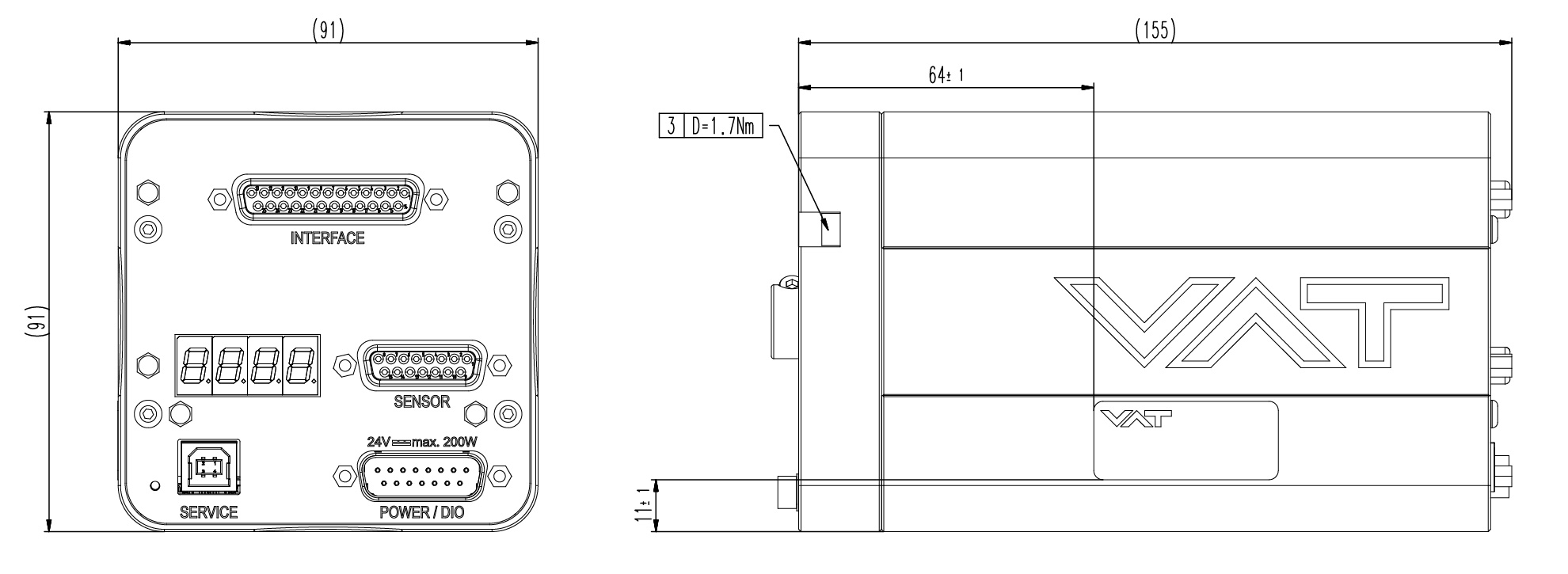

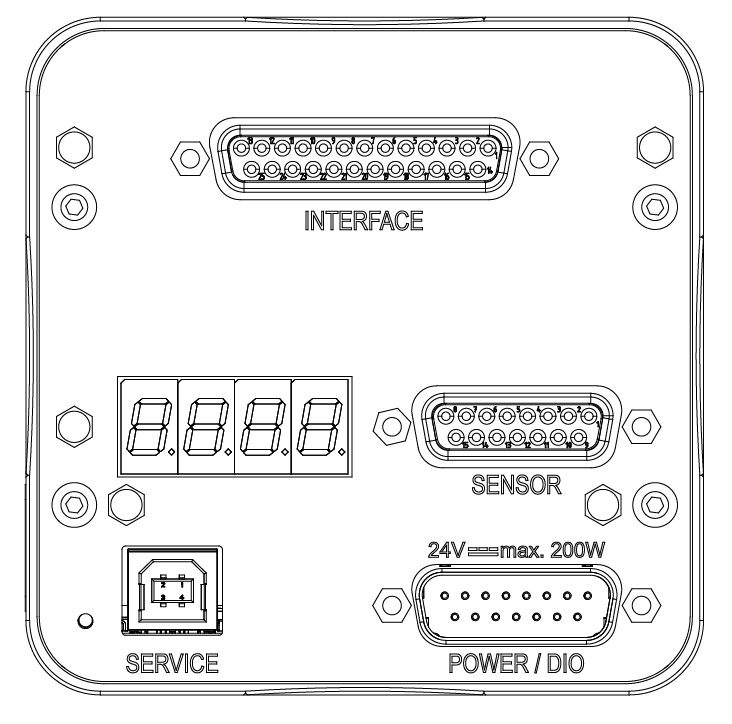

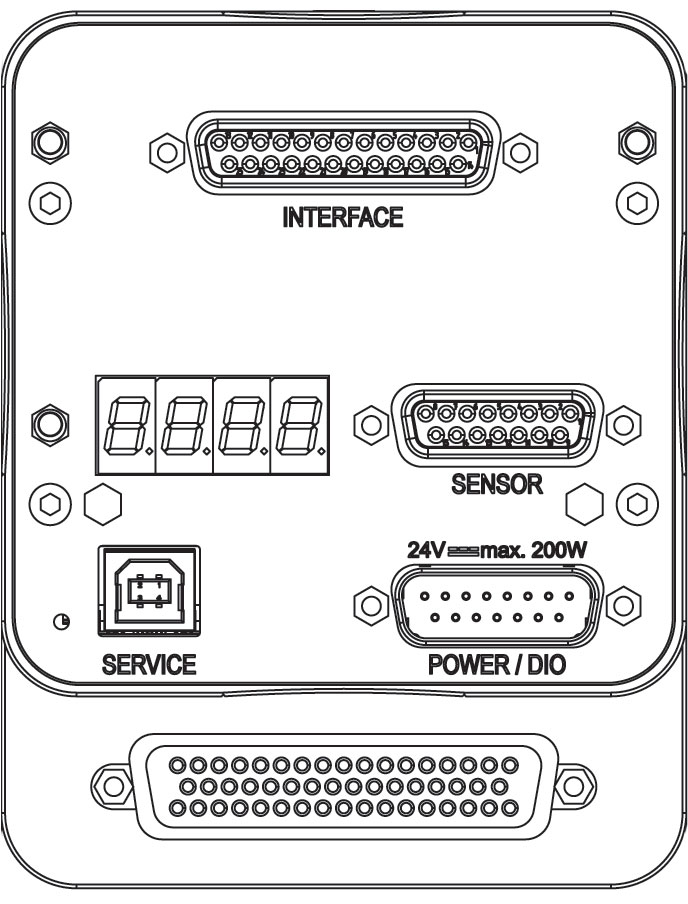

Integrierter Controller für die Baureihen 61.3, 61.6, 61.7, 95.3
Verfügbare Anschlüsse:
- Logic
- RS232
- RS485
- DeviceNet®
- Ethernet
- Profibus
- CC-Link
- EtherCAT
| Stromverbrauch - Controller + Motor - Stromausfall-Sicherung (PFO) - Stromausfall-Sicherung (PFO) |
24 V DC (±10%) @ 0.5 V pk-pk max. 40 W max. 10 W max. 40 W |
| Sensor-Stromversorgung | 24 V DC oder ±15 V DC |
| Sensor-Eingang - Signal-Stromstärke - Eingangswiderstand - Signal-Auflösung - Messwertfrequenz |
-10 bis +10 V DC linear unter Druck Ri = 100 kΩ 0.1 mV 2 ms |
| Regelgenauigkeit | 5 mV oder 0.1% des Sollwertes |
| Positionsauflösung | Abhängig vom Ventiltyp |
| Schutzsystem | IP 40 |
| Temperatur - Ventilgehäuse - Controller |
≤ 120 °C (Baureihen 61.6, 95.3) ≤ 150 °C (Baureihen 61.3, 61.7) max. 50°C (≤ 35 °C empfohlen) |

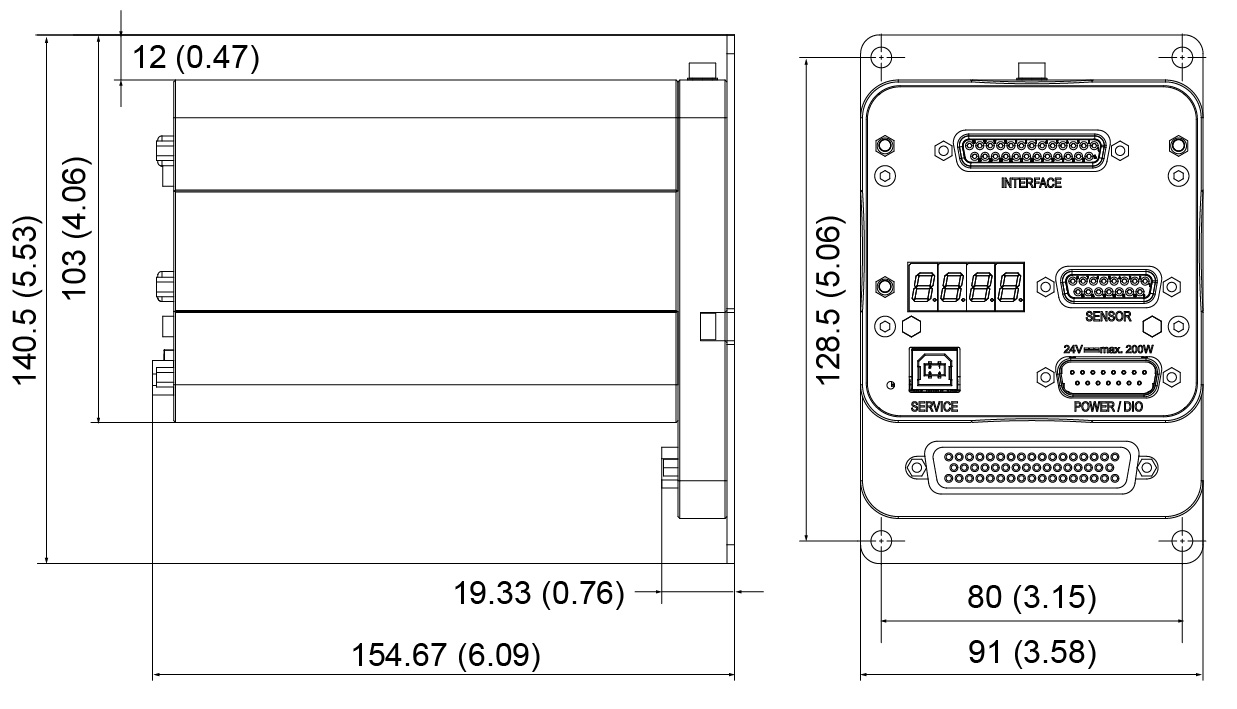

Integrierter Controller für die Baureihen 62.0, 64.8, 67.0
Verfügbare Anschlüsse:
- Logic
- RS232
- RS485
- DeviceNet®
- Profibus
- EtherCAT
| Stromverbrauch - Controller + Motor - Stromausfall-Sicherung (PFO) - Stromausfall-Sicherung (PFO) |
24 V DC (±10%) @ 0.5 V pk-pk max. 150 W max. 10 W max. 40 W |
| Sensor-Stromversorgung | 24 V DC oder ±15 V DC |
| Sensor-Eingang - Signal-Stromstärke - Eingangswiderstand - Signal-Auflösung - Messwertfrequenz |
0-10 V DC linear unter Druck Ri = 100 kΩ 0.23 mV 10 ms |
| Regelgenauigkeit | 5 mV oder 0.1% des Sollwertes |
| Positionsauflösung | Abhängig vom Ventiltyp |
| Schutzsystem | IP 40 |
| Temperatur - Ventilgehäuse - Controller |
≤ 80 °C (Baureihen 62.0, 64.8) ≤ 120 °C (Baureihen 67.0) max. 50°C (≤ 35 °C empfohlen) |

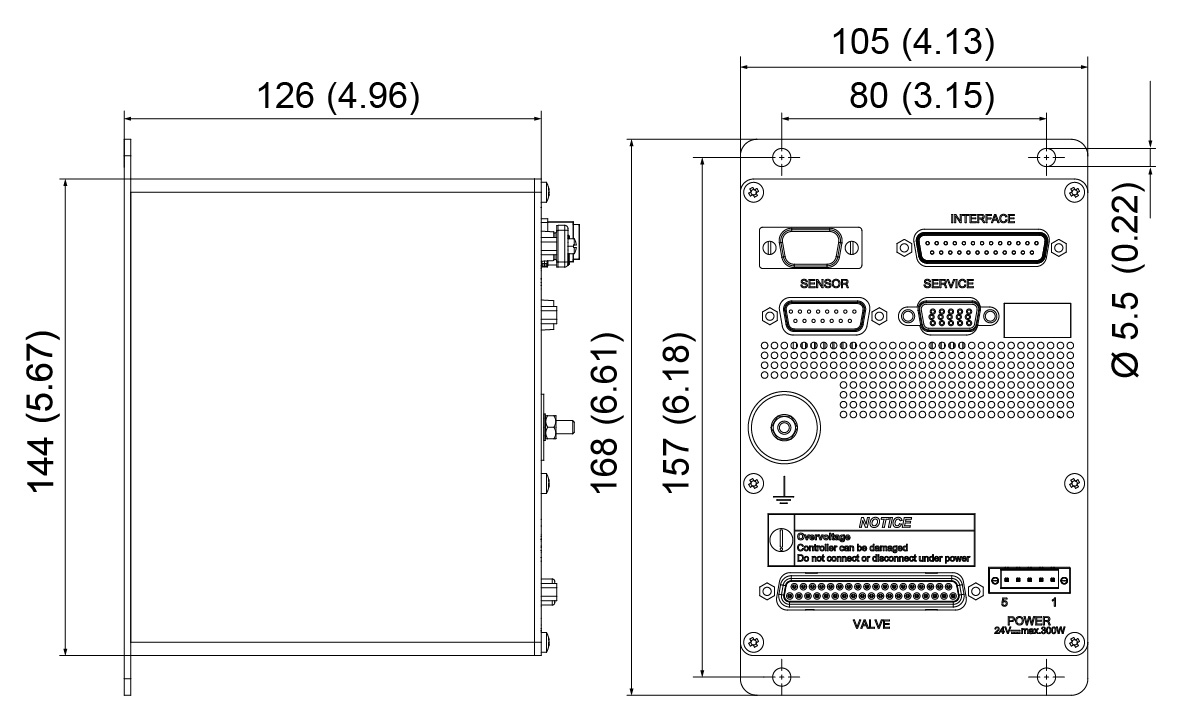

Integrierter Controller für die Baureihen 64.2
Verfügbare Anschlüsse:
- Logic
- RS232
- RS485
- DeviceNet®
- Ethernet
- Profibus
- CC-Link
- EtherCAT
| Stromverbrauch - Controller + Motor - Stromausfall-Sicherung (PFO) - Stromausfall-Sicherung (PFO) |
24 V DC (±10%) @ 0.5 V pk-pk max. 54 W max. 10 W max. 36 W |
| Sensor-Stromversorgung | 24 V DC oder ±15 V DC |
| Sensor-Eingang - Signal-Stromstärke - Eingangswiderstand - Signal-Auflösung - Messwertfrequenz |
0-10 V DC linear unter Druck Ri = 100 kΩ 0.23 mV 10 ms |
| Regelgenauigkeit | 5 mV oder 0.1% des Sollwertes |
| Positionsauflösung | Abhängig vom Ventilgröße |
| Schutzsystem | IP 20 |
| Temperatur - Ventilgehäuse - Controller |
≤ 150 °C max. 50°C (≤ 35 °C empfohlen) |

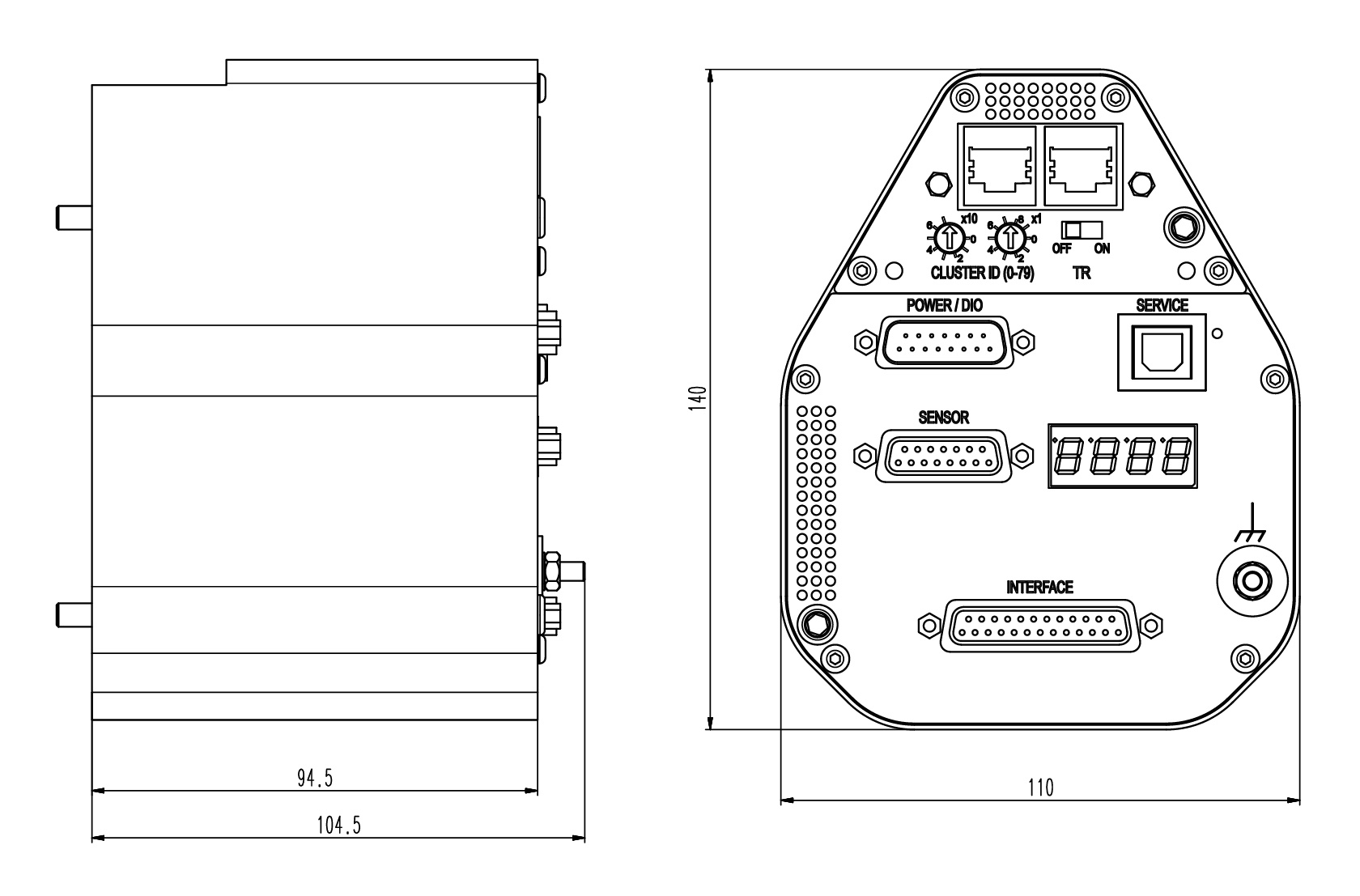

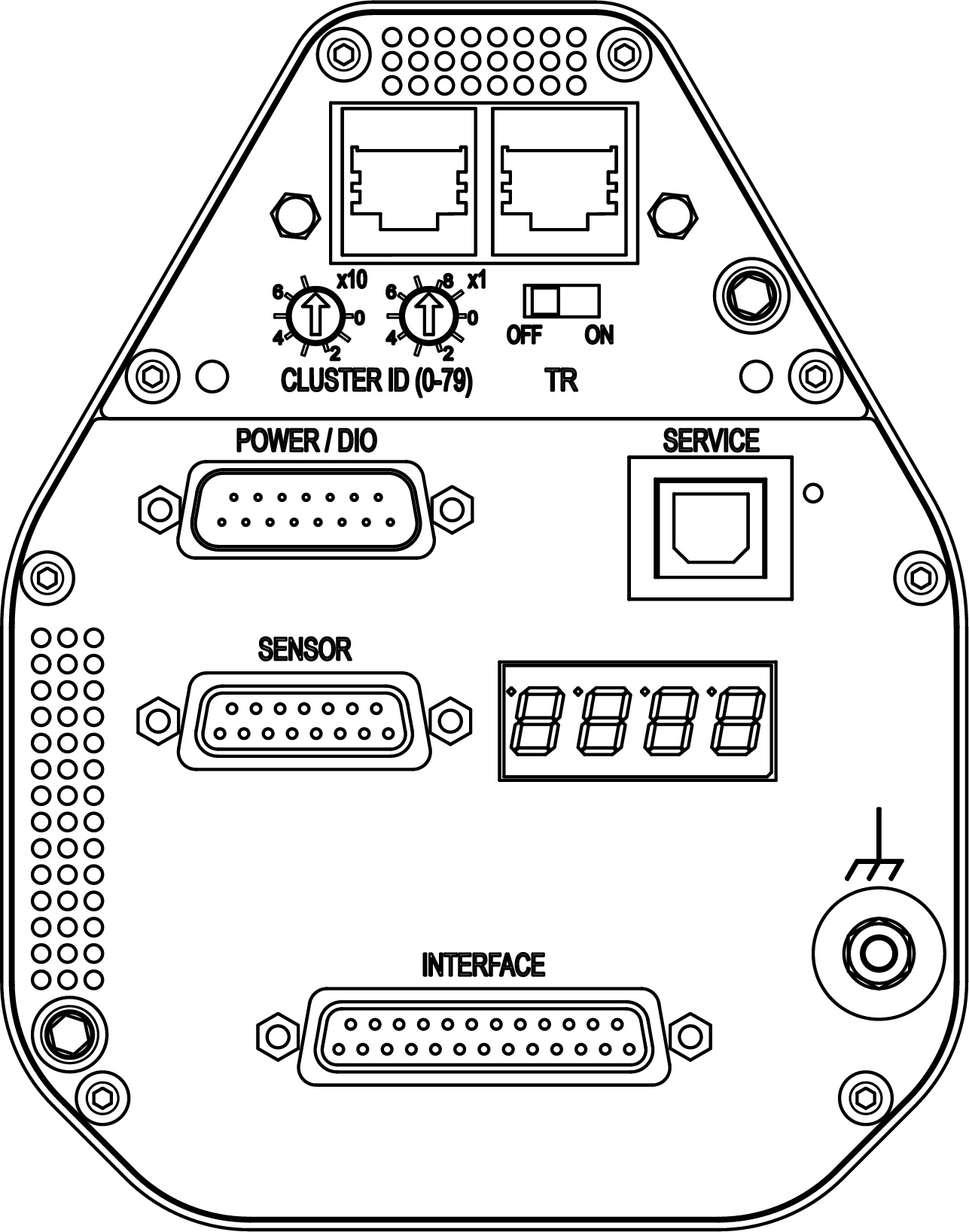

Integrierter Controller für die Baureihen 65.3
Verfügbare Anschlüsse:
- Logic
- RS232
- RS485
- DeviceNet®
- Ethernet
- Profibus
- CC-Link
- EtherCAT
| Stromverbrauch - Controller + Motor - Stromausfall-Sicherung (PFO) - Stromausfall-Sicherung (PFO) |
24 V DC (±10%) @ 0.5 V pk-pk max. 50 W max. 10 W max. 36 W |
| Sensor-Stromversorgung | 24 V DC oder ±15 V DC |
| Sensor-Eingang - Signal-Stromstärke - Eingangswiderstand - Signal-Auflösung - Messwertfrequenz |
-10 bis +10 V DC linear unter Druck Ri = 100 kΩ 0.1 mV 2 ms |
| Regelgenauigkeit | 5 mV oder 0.1% des Sollwertes |
| Positionsauflösung | Abhängig vom Ventilgröße |
| Schutzsystem | IP 20 |
| Temperatur - Ventilgehäuse - Controller |
≤ 120 °C max. 50°C (≤ 35 °C empfohlen) |

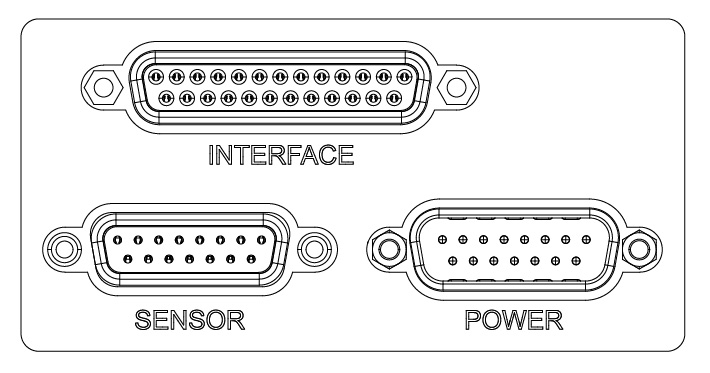

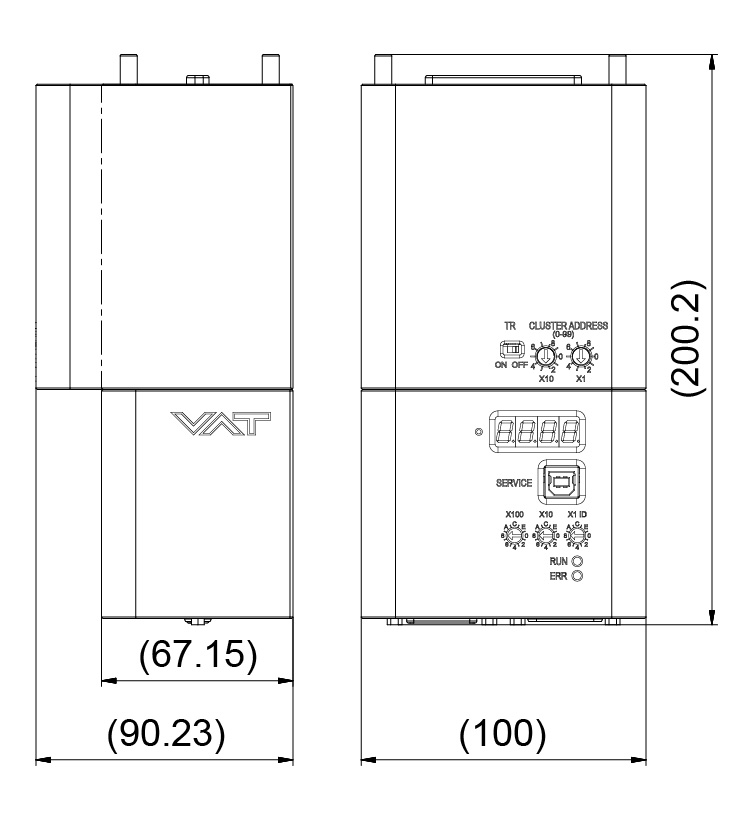

Integrierter Controller für die Baureihen 65.5
Verfügbare Anschlüsse:
- Logic
- RS232
- RS485
- DeviceNet®
- Profibus
- EtherCAT
| Stromverbrauch - Controller + Motor - Stromausfall-Sicherung (PFO) - Stromausfall-Sicherung (PFO) |
24 V DC (±10%) @ 0.5 V pk-pk max. 110 W max. 10 W max. 40 W |
| Sensor-Stromversorgung | 24 V DC oder ±15 V DC |
| Sensor-Eingang - Signal-Stromstärke - Eingangswiderstand - Signal-Auflösung - Messwertfrequenz |
0-10 V DC linear unter Druck Ri = 100 kΩ 0.23 mV 2 ms |
| Regelgenauigkeit | 5 mV oder 0.1% des Sollwertes |
| Positionsauflösung | Abhängig vom Ventilgröße |
| Schutzsystem | IP 40 |
| Temperatur - Ventilgehäuse - Controller |
≤ 120 °C max. 50°C (≤ 35 °C empfohlen) |

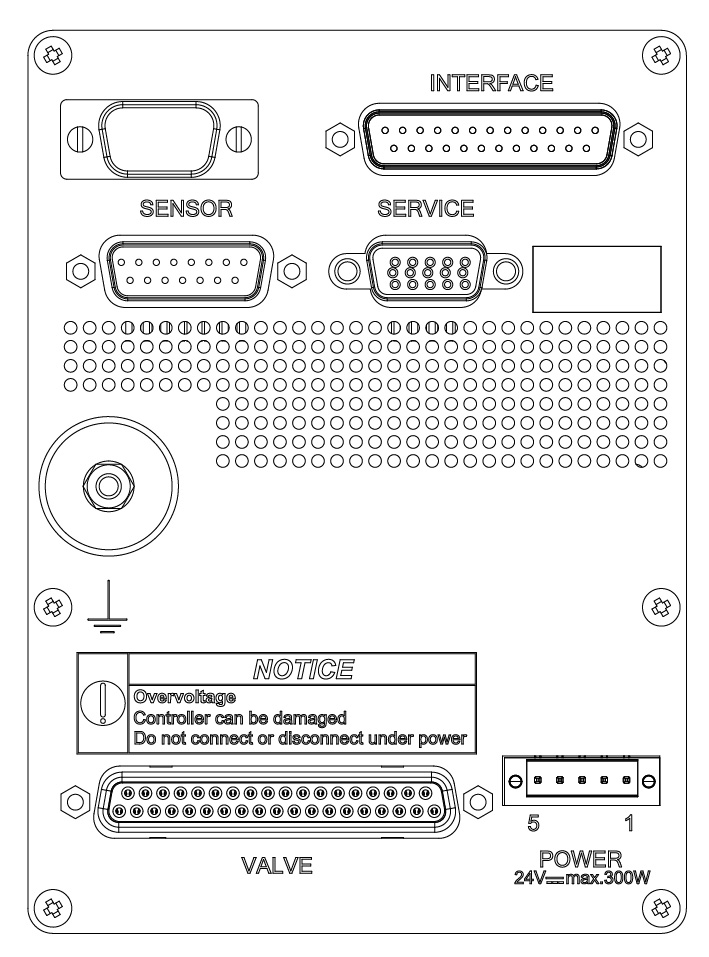

Elektrische Verbindungen
| Baureihe/Verbindung | Art | |
| Strom | Baureihe 61.3, 61.6, 61.7, 95.3, 62.0, 67.0, 64.8, 65.3, 65.5 64.2 |
DB-15 Stecker Weidmüller SL 3.50 Stecker |
| Sensor | Sensoreingang, Sensor-Stromversorgung | DB-15 Buchse |
| Interface | Logic, RS232, RS485 Ethernet (mit Logic I/O) DeviceNet® (mit Logic I/O) Profibus (mit Logic I/O) CC-Link (mit Logic I/O) CC-Link (mit Logic I/O) 64.2 EtherCAT (mit Logic I/O) |
DB-25 Buchse RJ 45 Micro-Typ M12 Stecker DB-9 Buchse DB-9 Buchse 5-pole Schraubenterminal 2 \u001f RJ 45 |
| Logic I/O | Baureihe 61.3, 61.6, 61.7, 95.3, 62.0, 67.0, 64.8, 65.3, 65.5 64.2 |
DB-15Stecker Binder M8 Buchse |
| Service | Alle außer 64.2 |
USB type B DB-15 HD Buchse |
Weitere Optionen
| Sensor-Stromversorgung (SPS) | ±15 V DC |
| Stromausfall-Sicherung (PFO) | Ventil öffnet/schließt in definierter Weise automatisch |
| Ventil-Cluster (VC) | Synchrone Steuerung mehrerer Ventile im Master- Slave-Modus |
Zubehör
- Control Performance Analyzer (CPA)-Software
- Service-Box
- Bedienfeld
- Verbindungssatz für verschiedene Interfaces
- Netzanschlussgerät (Eingang 100- 240 V AC, Ausgang 24 V DC / 4 A)
Kalibrierung, Steuerung, Analyse
via PC
Die Ventilkalibrierung und -steuerung mit Hilfe der von VAT bereitgestellten CPA-Software ist sehr einfach und intuitive. Folgende Funktionen werden geboten:
- Start-Einrichtung
- Betriebsmodus
- Betriebsüberwachung
- Diagnose
- Grafische Darstellung des Druckregelverhaltens
- Einrichtung von Regelprofilen
- Aufzeichnung von Regelsequenzen
- Vielfältige Optionen zur Daten-Analyse sowie zur Prozessoptimierung
via Service-Box und Bedienfeld
Zur vereinfachten Handhabung ist die Kalibrierung, Steuerung und Analyse auch über eine Servicebox und ein Bedienfeld möglich, die in ein Standard 19" Rack integriert sind. Der Umfang der Optionen ist vergleichbar mit der PC-Version, lediglich die Datenvisualisierung ist aufgrund der kompakten Bauweise und des vereinfachten Displays eingeschränkt.
