Series

10.8 UHV-Schieber

  • 10.8 - 10850-JE08
  • 10.8 UHV-Schieber
10.8 - 10850-JE08

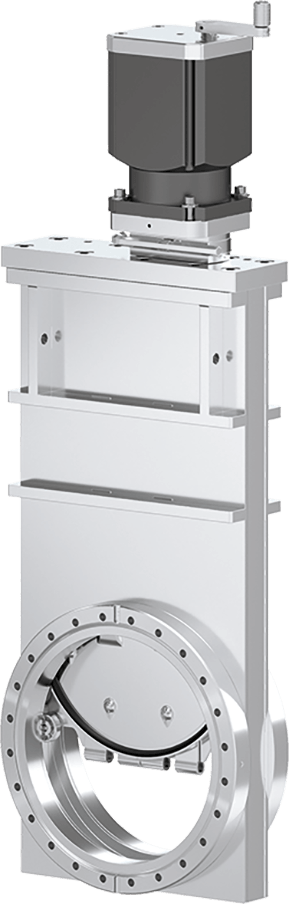

10.8 UHV-Schieber
Vergrößern

Series

10.8 UHV-Schieber

Artikel-Nummer
10850-JE08
1 × 10-10 mbar to 1.2 bar (abs)

Der Standard für UHV-Absperrung

  • Technische Daten
  • Downloads
Grösse
DN 320 (12")
Flange
JIS (kompatibel mit JIS B 2290)
Material
Nichtrostender Stahl
Antrieb
Manuell
Lagemelder Signal
Ja
Steuerventil
Nein
Druck Min.
1 × 10-10 mbar
Druck Max.
1.2 bar (abs)
Leitwert
29130 ls⁻¹
Differenzdruck am Teller
≤ 1.2 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Max. Temperatur Lagemelder
≤ 80 °C
Max. Temperatur Antrieb
≤ 250 °C
Max. Temperatur Ventilkörper
≤ 250 °C
Gewicht
95 / 209.44
Optionen für Ihr Produkt
Ventil
Lagemelder
Teller
Temperatur-Management
Antrieb

10.8 UHV-Schieber 10850-JE08 Betriebsanleitung

PDF 341.75 KB

10.8 UHV-Schieber 10850-JE08 3D-CAD-Datei

ZIP 531.39 KB

10.8 UHV-Schieber 10850-JE08 Produktdatenblatt

PDF 40.71 KB

10.8 UHV-Schieber 10850-JE08 2D-Maßzeichnung

PDF 246.78 KB
