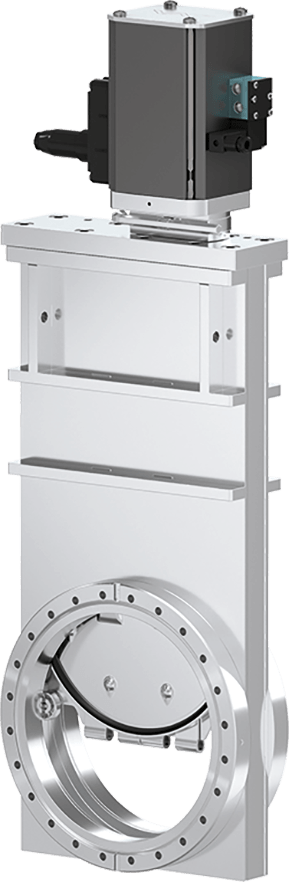

Name: 10.8 - 10846-UE24
Brand: VAT
SKU: 10846-UE24

Technische Daten
Downloads

Grösse

DN 200 (8")

Flange

CF-F (UNF-Gewinde)

Material

Nichtrostender Stahl

Antrieb

Pneumatik, doppeltwirkend

Lagemelder Signal

Ja

Steuerventil

Nein

Druck Min.

1 × 10^-¹⁰ mbar

Druck Max.

1.6 bar (abs)

Leitwert

12200 ls⁻¹

Differenzdruck am Teller

≤ 1.6 bar

Differenzdruck bei Öffnung

≤ 0.03 bar

Volumen des Zylinders

0.25 l

Max. Druck der Druckluft

7 bar / 102 psi

Min. Druck der Druckluft

4 bar / 58 psi

Max. Temperatur Lagemelder

≤ 80 °C

Schliess- / ÖffnungsZeit

2 s

Gewicht

29 kg / 64 lbs

Max. Temperatur Antrieb

≤ 200 °C

Max. Temperatur Ventilkörper

≤ 250 °C

Optionen für Ihr Produkt

Ventil

Kundenspezifische Flansche

Kompaktversion

Zusätzliche Ports

Lagemelder

Doppel-Lagemelder für "offen" und "geschlossen"

Teller

mit Fenster

mit Fixierung für Blenden

mit Fixierung für Folien

O-Ring-Dichtung

Anderer Dichtwerkstoff

Temperatur-Management

Erhöhte Ausheiztemperatur, Hand-Antrieb bis 250 °C

Erhöhte Ausheiztemperatur (Steuerventils & Lagemelders) des pneumatischen Antriebs ≤200 °C

Antrieb

Andere Steuerventilspezifikation

Dichtungssatz 10.8 DN200 ID: 82487-R1

Angebot anfragen
