Series

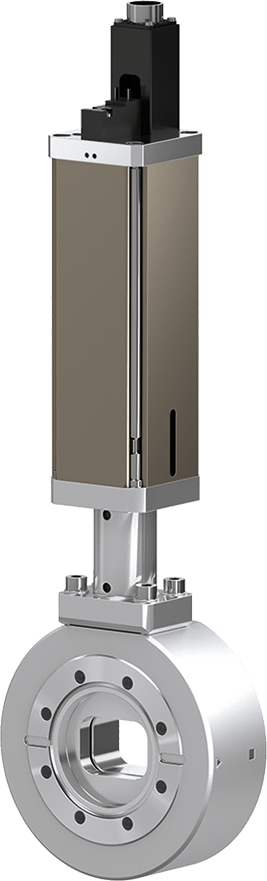

77.3 UHV-Schnellschluss-Shutter

  • 77.3 - 77344-CE44
  • 77.3 UHV-Schnellschluss-Shutter
77.3 - 77344-CE44
77.3 UHV-Schnellschluss-Shutter
Vergrößern

Series

77.3 UHV-Schnellschluss-Shutter

Artikel-Nummer
77344-CE44
UHV to 1.2 bar (abs)

Schutz von Beschleunigern und Speicherringen vor Lufteinbrüchen (Schlitzschieber-Version)

  • Technische Daten
  • Downloads
Grösse
DN 160 (6")
Flange
CF-F (metrische Gewinde)
Material
Nichtrostender Stahl
Antrieb
Pneumatic double acting, electro-magnetically released
Lagemelder Signal
Ja
Steuerventil
Ja
Druck Min.
XHV
Druck Max.
5.0 bar (abs)
Leitwert
830 ls⁻¹
Differenzdruck am Teller
≤ 1.2 bar
Differenzdruck bei Öffnung
≤ 0.1 bar
Volumen des Zylinders
0.72 l
Max. Druck der Druckluft
6 bar / 87 psi
Min. Druck der Druckluft
4 bar / 58 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
0.01 s / 9 s
Max. Temperatur Antrieb
≤ 50 °C
Max. Temperatur Ventilkörper
≤ 300°C
Gewicht
17 / 37.48
Optionen für Ihr Produkt
Ventil

77.3 UHV-Schnellschluss-Shutter 77344-CE44 2D-Maßzeichnung

PDF 263.20 KB

77.3 UHV-Schnellschluss-Shutter 77344-CE44 Betriebsanleitung

PDF 671.68 KB

77.3 UHV-Schnellschluss-Shutter 77344-CE44 Betriebsanleitung

PDF 671.68 KB

77.3 UHV-Schnellschluss-Shutter 77344-CE44 Produktdatenblatt

PDF 96.93 KB

77.3 UHV-Schnellschluss-Shutter 77344-CE44 3D-CAD-Datei

ZIP 278.24 KB

Ersatzteile

Bitte spezifizieren Sie Ihren Ersatzteilbedarf am Ende des Auswahlprozesses, auf der nächsten Seite.
