Series

54.1 UHV/XHV-Ganzmetall-Eckventil - Easy Close

  • 54.1 - 54132-GE02
  • 54.1 - UHV/XHV-Ganzmetall-Eckventil - Easy Close

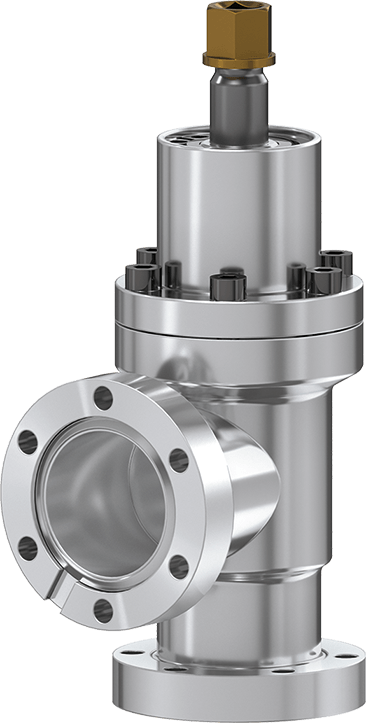

54.1 - 54132-GE02
54.1 - UHV/XHV-Ganzmetall-Eckventil - Easy Close
Vergrößern

Series

54.1 UHV/XHV-Ganzmetall-Eckventil - Easy Close

Artikel-Nummer
54132-GE02
XHV to 2 bar (abs)

Für extreme UHV/XHV-Anforderungen

  • Technische Daten
  • Downloads
Grösse
DN 40 (1 ½")
Flange
CF-R (Drehflansch)
Material
Nichtrostender Stahl
Antrieb
Manuell
Lagemelder Signal
Nein
Steuerventil
Nein
Druck Min.
XHV
Druck Max.
2.0 bar (abs)
Leitwert
50 ls⁻¹
Differenzdruck am Teller
≤ 2 bar
Differenzdruck bei Öffnung
≤ 1 bar
Gewicht
1.9 / 4.19
Max. Temperatur Antrieb
≤ 300 °C
Max. Temperatur Ventilkörper
≤ 300°C

54.1 UHV/XHV-Ganzmetall-Eckventil - Easy Close 54132-GE02 2D-Maßzeichnung

PDF 185.53 KB

54.1 UHV/XHV-Ganzmetall-Eckventil - Easy Close 54132-GE02 Betriebsanleitung

PDF 376.84 KB

54.1 UHV/XHV-Ganzmetall-Eckventil - Easy Close 54132-GE02 Produktdatenblatt

PDF 68.30 KB

54.1 UHV/XHV-Ganzmetall-Eckventil - Easy Close 54132-GE02 3D-CAD-Datei

ZIP 58.15 KB
