Zuverlässiger Schutz von Vakuumanlagen vor Drücken > 1,5 bar

Die Hauptanforderung an ein modernes Überdruckventil ist sein zuverlässiger und präzise arbeitender Druckentlastungsauslöser. Der Entlastungsauslöser des 21.2 wird von einer hochbelastbaren Druckfeder angetrieben, die auf eine lange Lebensdauer ausgelegt ist. Der Auslöser ist so kalibriert, dass er das Ventil bei einem Druck von 1,2 bis 1,5 bar öffnet. Sein Arbeitsbereich liegt zwischen 1 ₓ 10-8 mbar und 1,2 bar bei einem Gasfluss von max. 6 l/min.

Getestet in tausenden von anspruchsvollen Anwendungen unter verschiedenen Prozessbedingungen, hat die Baureihe 21.2 ihre herausragende Zuverlässigkeit bewiesen.

VAT

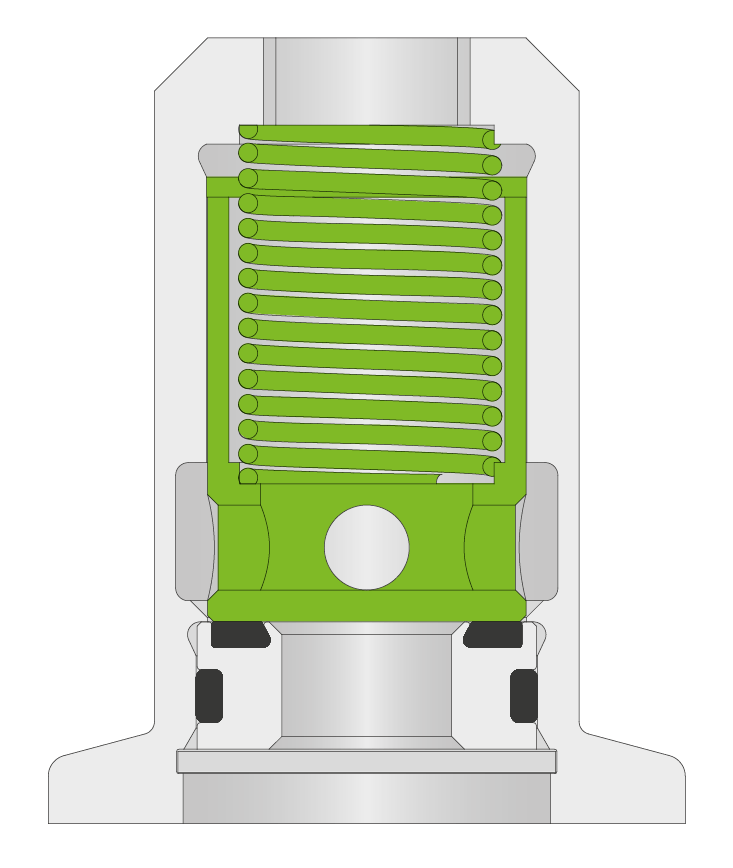

Geschlossen
VAT

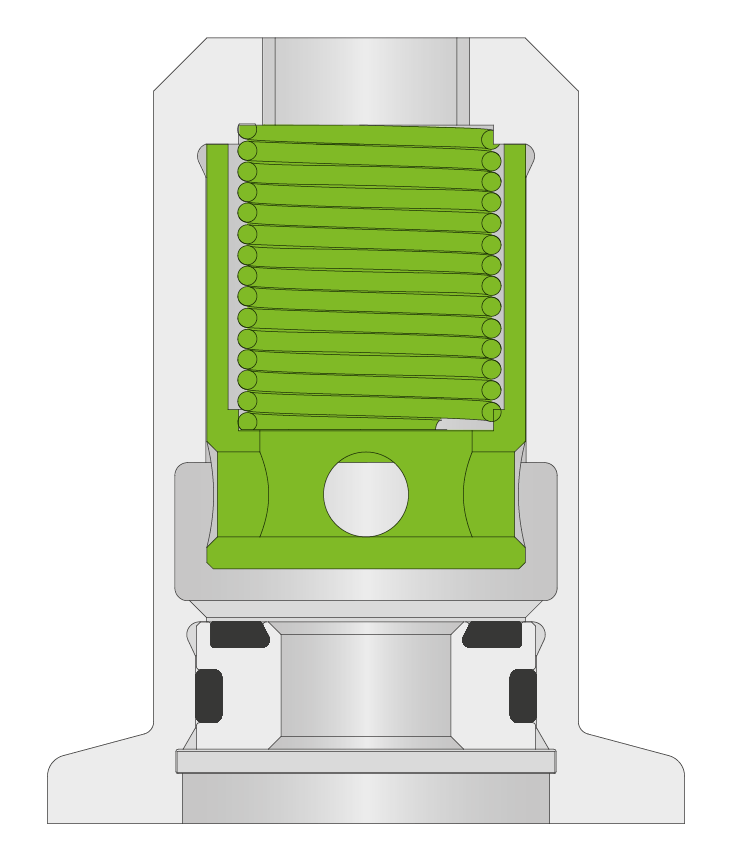

Offen

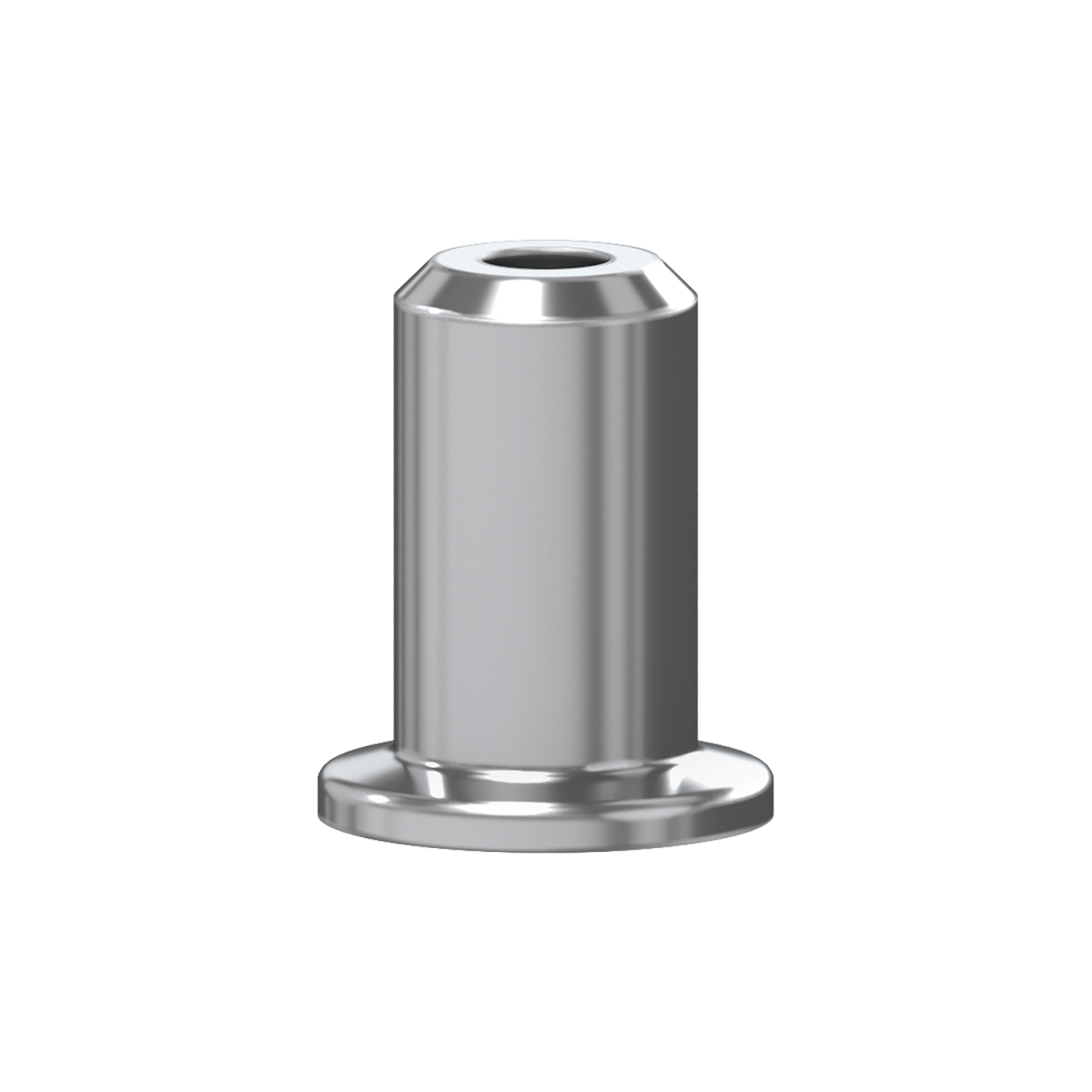

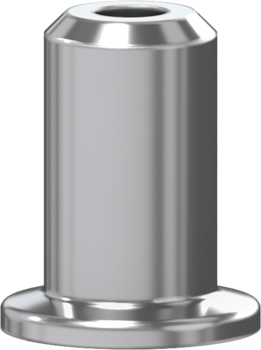

Das 21.2 Überdruckventil ist in DN 16mm (5/8") erhältlich. Der Ventilkörper ist aus Edelstahl. Der Standardflansch ist ISO-KF. Die Ausheiztemperatur ist ≤ 150 °C.

Hauptmerkmale des 21.2 Überdruckventil

Merkmale:

    • Schutz des Vakuumsystems > 1,5 bar
    • Auslöser kalibriert, um Ventil bei 1,2 bis 1,5 bar zu öffnen

Vorteile:

    • Verlängerte Lebensdauer
    • Präziser Betrieb
    • Niedrige Betriebskosten
  • Technische daten
Grössen DN 16 mm (⅝")
Gehäusewerkstoff Nichtrostender Stahl
Standard Flansche ISO-KF
DichheitVentilgehäuse, Ventilsitz< 1 × 10-9 mbar ls-1
Druckbereich 1 × 10-8 mbar to 1.2 bar (abs)
Differenzdruck beim Öffnen 1.2 to 1.5 bar
TemperaturUmgebung0– 50°C
 Ausheizen≤ 150°C
WerkstoffVentilgehäuseAISI 304L (AISI 1.4306)
Dichtung FKM (Viton®)
Gasfluss 0–6 l/min
Gewicht 0.046 kg / 1 lbs
