Series

01.2 Mini-Vakuumschieber

  • 01.2 - 01224-KA24
  • 01.2 Mini-Vakuumschieber

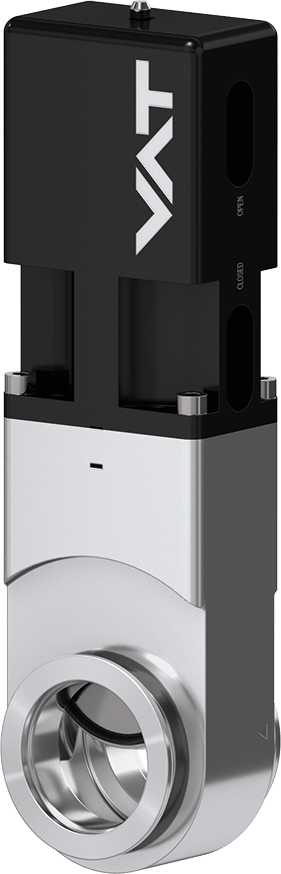

01.2 - 01224-KA24
01.2 Mini-Vakuumschieber
Vergrößern

Series

01.2 Mini-Vakuumschieber

Artikel-Nummer
01224-KA24
1 × 10-7 mbar to 1 bar (abs)

Die Allzweck-Absperrlösung

  • Technische Daten
  • Downloads
Grösse
DN 16 (⅝")
Flange
ISO-KF
Material
Aluminium
Lagemelder Signal
Ja
Steuerventil
Nein
Druck Min.
1 × 10-7 mbar
Druck Max.
2.0 bar (abs)
Leitwert
10 ls⁻¹
Differenzdruck am Teller
≤ 2 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Volumen des Zylinders
0.01 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
4.5 bar / 65 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
0.7 s
Seperater Antrieb
Pneumatic actuator
Gewicht
0.8 / 1.76
Max. Temperatur Antrieb
≤ 80 °C
Max. Temperatur Ventilkörper
≤ 100 °C
Optionen für Ihr Produkt
Ventil
Antrieb

01.2 Mini-Vakuumschieber 01224-KA24 2D-Maßzeichnung

PDF 161.52 KB

01.2 Mini-Vakuumschieber 01224-KA24 Betriebsanleitung

PDF 518.02 KB

01.2 Mini-Vakuumschieber 01224-KA24 Betriebsanleitung

PDF 518.02 KB

01.2 Mini-Vakuumschieber 01224-KA24 Betriebsanleitung

PDF 518.02 KB

01.2 Mini-Vakuumschieber 01224-KA24 Produktdatenblatt

PDF 111.73 KB

01.2 Mini-Vakuumschieber 01224-KA24 3D-CAD-Datei

ZIP 224.94 KB

Ersatzteile

Bitte spezifizieren Sie Ihren Ersatzteilbedarf am Ende des Auswahlprozesses, auf der nächsten Seite.
