Series

01.0 Mini-UHV-Schieber

  • 01.0 - 01032-UE21

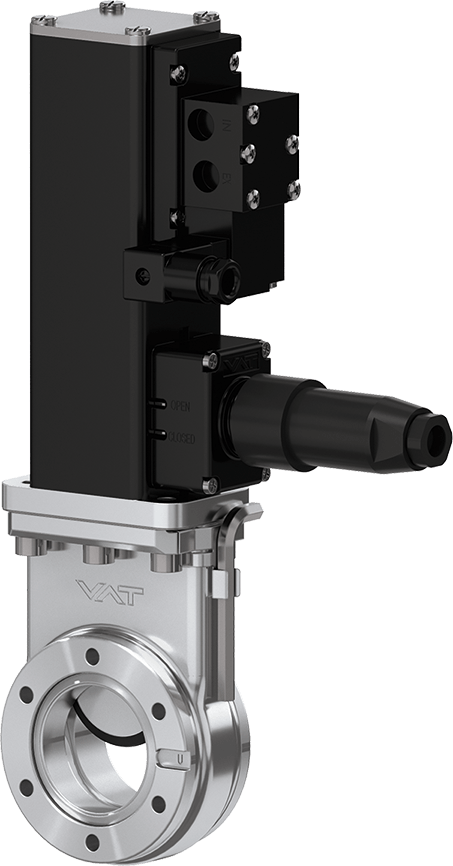

01.0 - 01032-UE21

Series

01.0 Mini-UHV-Schieber

Artikel-Nummer
01032-UE21
1 × 10-10 mbar to 2 bar (abs)

Die Allzweck-Lösung für anspruchsvolle Anwendungen

  • Technische daten
  • Downloads
Grösse
DN 40 (1 ½")
Flange
CF-F (UNF-Gewinde)
Material
Nichtrostender Stahl
Antrieb
Pneumatic, single acting with closing spring (NC)
Lagemelder Signal
Ja
Steuerventil
Nein
Druck Min.
1 × 10-10 mbar
Druck Max.
2.0 bar (abs)
Leitwert
220 ls⁻¹
Differenzdruck am Teller
≤ 2 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Volumen des Zylinders
0.06 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
5 bar / 73 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
0.7 s
Gewicht
4.2 / 9.26
Max. Temperatur Antrieb
≤ 200 °C
Max. Temperatur Ventilkörper
≤ 250 °C
Optionen für Ihr Produkt
Ventil
Teller
Antrieb
Lagemelder

01.0 Mini UHV Gate Valve 01032-UE21 Product Datasheet

PDF 107.38 KB

01.0 Mini UHV Gate Valve 01032-UE21 Manual

PDF 590.80 KB

01.0 Mini UHV Gate Valve 01032-UE21 2D Dimension Drawing

PDF 259.81 KB

010_Mini_UHV_Gate_Valve_01032_UE21_3D_CAD_File-415660.zip

ZIP 378.63 KB
