Series

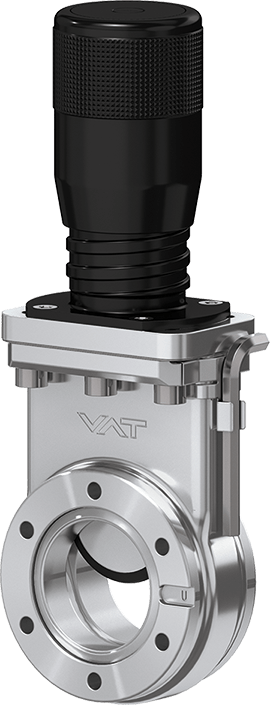

01.0 Mini-UHV-Schieber

  • 01.0 - 01028-KE01
01.0 - 01028-KE01

Series

01.0 Mini-UHV-Schieber

Artikel-Nummer
01028-KE01
1 × 10-10 mbar to 2 bar (abs)

Die Allzweck-Lösung für anspruchsvolle Anwendungen

  • Technische Daten
  • Downloads
Grösse
DN 25 (1")
Grösse
DN 25 (1")
Flange
ISO-KF
Flange
ISO-KF
Material
Nichtrostender Stahl
Material
Nichtrostender Stahl
Antrieb
Manuell
Antrieb
Manuell
Lagemelder Signal
Nein
Lagemelder Signal
Nein
Steuerventil
Nein
Steuerventil
Nein
Druck Min.
1 × 10-10 mbar
Druck Min.
1 × 10-10 mbar
Druck Max.
2.0 bar (abs)
Druck Max.
2.0 bar (abs)
Leitwert
38 ls⁻¹
Leitwert
38 ls⁻¹
Differenzdruck am Teller
≤ 2 bar
Differenzdruck am Teller
≤ 2 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Schliess- / ÖffnungsZeit
0.7 s
Max. Temperatur Antrieb
≤ 250 °C
Max. Temperatur Ventilkörper
≤ 250 °C
Schliess- / ÖffnungsZeit
0.7 s
Gewicht
1.5 / 3.31
Max. Temperatur Antrieb
≤ 250 °C
Max. Temperatur Ventilkörper
≤ 250 °C
Gewicht
1.5 / 3.31
Optionen für Ihr Produkt
Ventil
Teller
Antrieb
Lagemelder

01.0 Mini-UHV-Schieber 01028-KE01 2D-Maßzeichnung

PDF 207.44 KB

01.0 Mini-UHV-Schieber 01028-KE01 3D-CAD-Datei

ZIP 330.19 KB

01.0 Mini-UHV-Schieber 01028-KE01 Betriebsanleitung

PDF 476.31 KB

01.0 Mini-UHV-Schieber 01028-KE01 Produktdatenblatt

PDF 84.37 KB
