Series

01.0 Mini-UHV-Schieber

  • 01.0 - 01024-KE01
01.0 - 01024-KE01

Series

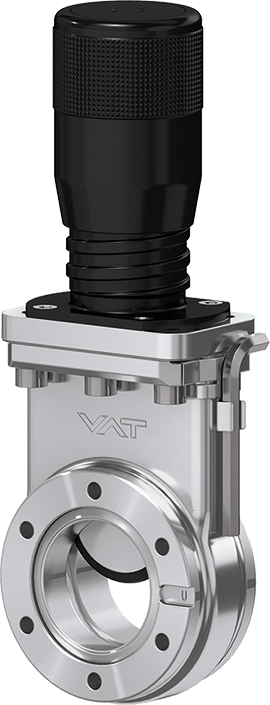

01.0 Mini-UHV-Schieber

Artikel-Nummer
01024-KE01
1 × 10-10 mbar to 2 bar (abs)

Die Allzweck-Lösung für anspruchsvolle Anwendungen

  • Technische Daten
  • Downloads
Grösse
DN 16 (⅝")
Flange
ISO-KF
Material
Nichtrostender Stahl
Antrieb
Manuell
Lagemelder Signal
Nein
Steuerventil
Nein
Druck Min.
1 × 10-10 mbar
Druck Max.
2.0 bar (abs)
Leitwert
9 ls⁻¹
Differenzdruck am Teller
≤ 2 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Schliess- / ÖffnungsZeit
0.7 s
Gewicht
1.5 / 3.31
Max. Temperatur Antrieb
≤ 250 °C
Max. Temperatur Ventilkörper
≤ 250 °C
Optionen für Ihr Produkt
Ventil
Teller
Antrieb
Lagemelder

01.0 Mini-UHV-Schieber 01024-KE01 Produktdatenblatt

PDF 91.21 KB

01.0 Mini-UHV-Schieber 01024-KE01 Betriebsanleitung

PDF 590.80 KB

01.0 Mini-UHV-Schieber 01024-KE01 2D-Maßzeichnung

PDF 191.43 KB

01.0 Mini-UHV-Schieber 01024-KE01 3D-CAD-Datei

ZIP 344.02 KB

Ersatzteile

Bitte spezifizieren Sie Ihren Ersatzteilbedarf am Ende des Auswahlprozesses, auf der nächsten Seite.
