Series

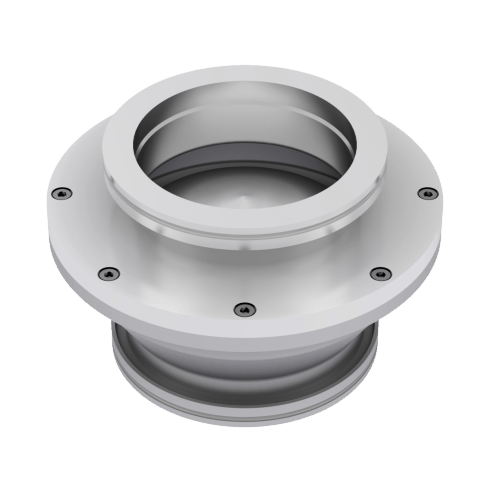

25.7 HV-Schnellschlussventil

  • 25.7 - 25744-QE99
25.7 - 25744-QE99

Series

25.7 HV-Schnellschlussventil

Artikel-Nummer
25744-QE99
Vacuum to 1.2 bar (abs)

Perfekter Rückflussschutz

  • Technische Daten
  • Downloads
Grösse
DN 160 (6")
Flange
ISO-K
Material
Nichtrostender Stahl
LEITWERT (LAMINARE STRÖMUNG)
20000 ls⁻¹
Ventiltellerbewegungszeit
≤ 15 ms
ΔP am Teller
≥ 5 mbar
DRUCKBEREICH
Vakuum bis 1.2 bar (abs)
Aufheiz- und Abkühlrate
≤ 50 °C h-1
Gewicht
6.3 kg / 13.9 lbs
Max. Temperatur Ventilkörper
≤ 200 °C

25.7 HV-Schnellschlussventil 25744-QE99 3D-CAD-Datei

ZIP 77.08 KB

25.7 HV-Schnellschlussventil 25744-QE99 2D-Maßzeichnung

PDF 199.05 KB

25.7 HV-Schnellschlussventil 25744-QE99 Produktdatenblatt

PDF 18.50 KB

25.7 HV-Schnellschlussventil 25744-QE99 Betriebsanleitung

PDF 912.92 KB
