Series

16.2 HV-Pendel- und Isolationsventil

  • 16.2 - 16254-JA21
  • 16.2 - HV-Pendel- und Isolationsventil

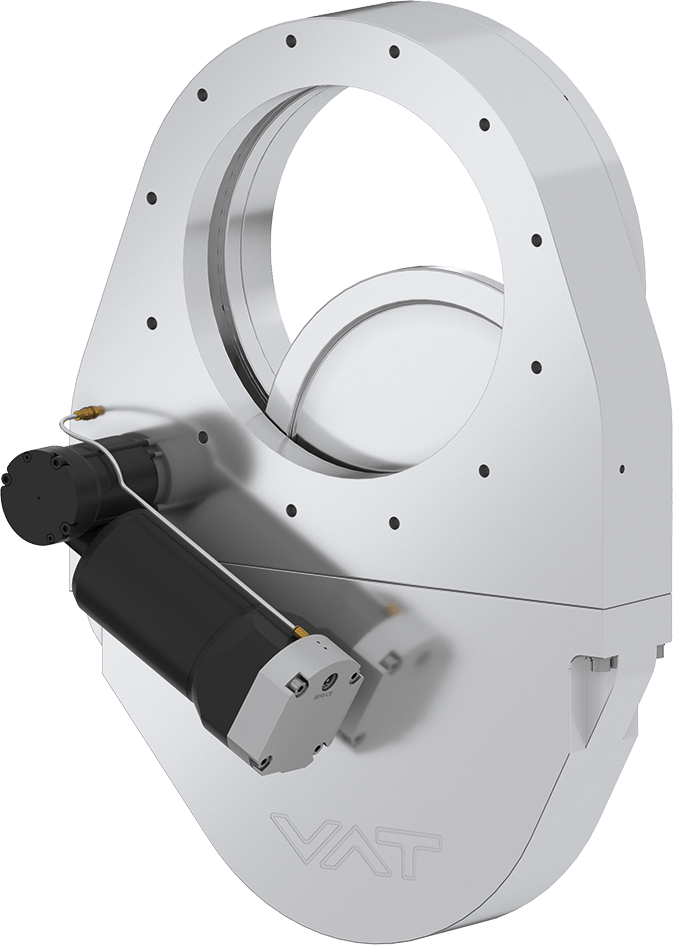

16.2 - 16254-JA21
16.2 - HV-Pendel- und Isolationsventil
Vergrößern

Series

16.2 HV-Pendel- und Isolationsventil

Artikel-Nummer
16254-JA21
1 × 10-8 mbar to 1.2 bar (abs)

Der Standard für Isolationsanforderungen in Evaporator- und Sputter-Anwendungen

  • Technische Daten
  • Downloads
Grösse
DN 500 (20")
Flange
JIS (kompatibel mit JIS B 2290)
Material
Aluminium
Antrieb
Pneumatic, single acting with closing spring (NC)
Lagemelder Signal
Ja
Steuerventil
Nein
Druck Min.
1 × 10-8 mbar
Druck Max.
1.2 bar (abs)
Leitwert
100 000 ls⁻¹
Differenzdruck am Teller
≤ 1.2 bar
Differenzdruck bei Öffnung
≤ 0.005 bar
Volumen des Zylinders
0.35 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
5 bar / 73 psi
Max. Temperatur Lagemelder
≤ 50 °C
Schliess- / ÖffnungsZeit
10 s
Gewicht
112 / 246.92
Max. Temperatur Antrieb
≤ 50 °C
Max. Temperatur Ventilkörper
≤ 120 °C

16.2 HV-Pendel- und Isolationsventil 16254-JA21 Produktdatenblatt

PDF 193.64 KB

16.2 HV-Pendel- und Isolationsventil 16254-JA21 Betriebsanleitung

PDF 478.53 KB

16.2 HV-Pendel- und Isolationsventil 16254-JA21 2D-Maßzeichnung

PDF 592.45 KB

16.2 HV-Pendel- und Isolationsventil 16254-JA21 3D-CAD-Datei

ZIP 2.18 MB
