16.2 HV-Pendel- und Isolationsventil

  • 16.2 - 16252-PA28
  • 16.2 HV-Pendel- und Isolationsventil
16.2 - 16252-PA28

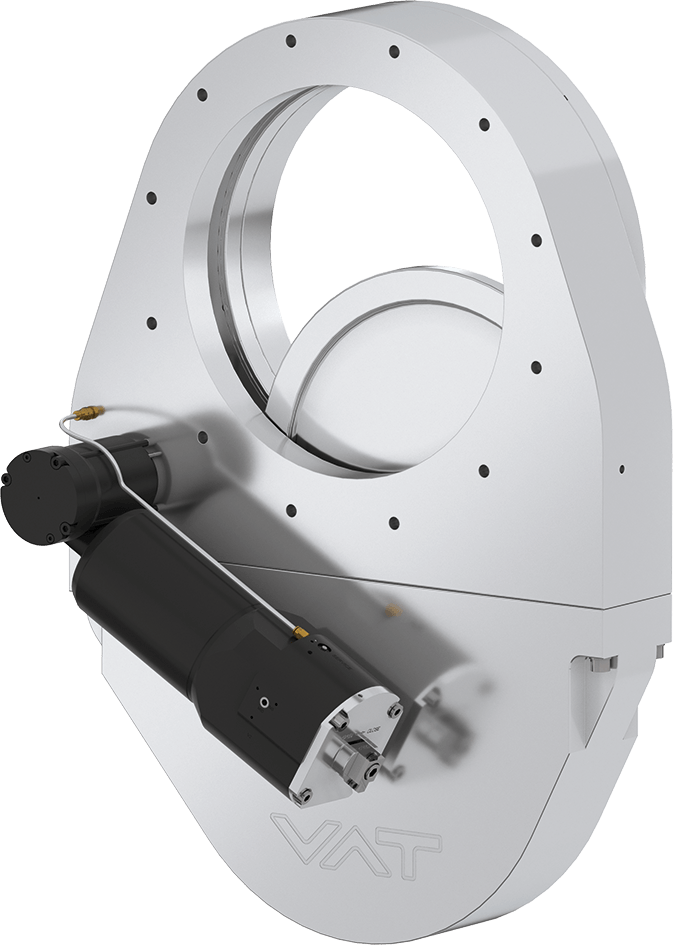

16.2 HV-Pendel- und Isolationsventil
Vergrößern

Series

16.2 HV-Pendel- und Isolationsventil

Artikel-Nummer
16252-PA28
1 × 10-8 mbar to 1.2 bar (abs)

Der Standard für Isolationsanforderungen in Evaporator- und Sputter-Anwendungen

  • Technische Daten
  • Downloads
Grösse
DN 400 (16")
Flange
ISO-F
Material
Aluminium
Antrieb
3-position pneumatic with closing spring (NC)
Lagemelder Signal
Ja
Steuerventil
Nein
Druck Min.
1 × 10-8 mbar
Druck Max.
1.2 bar (abs)
Leitwert
61000 ls⁻¹
Differenzdruck am Teller
≤ 1.2 bar
Differenzdruck bei Öffnung
≤ 0.005 bar
Durchfluss
69
Volumen des Zylinders
0.85 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
5 bar / 73 psi
Max. Temperatur Lagemelder
≤ 80 °C
Gewicht
76 kg / 167.6 lbs
Max. Temperatur Antrieb
≤ 80 °C
Max. Temperatur Ventilkörper
≤ 120 °C

16.2 HV-Pendel- und Isolationsventil 16252-PA28 2D-Maßzeichnung

PDF 469.21 KB

16.2 HV-Pendel- und Isolationsventil 16252-PA28 Betriebsanleitung

PDF 476.02 KB

16.2 HV-Pendel- und Isolationsventil 16252-PA28 Betriebsanleitung

PDF 476.02 KB

16.2 HV-Pendel- und Isolationsventil 16252-PA28 Produktdatenblatt

PDF 140.38 KB

16.2 HV-Pendel- und Isolationsventil 16252-PA28 3D-CAD-Datei

ZIP 1.92 MB

Ersatzteile

Bitte spezifizieren Sie Ihren Ersatzteilbedarf am Ende des Auswahlprozesses, auf der nächsten Seite.
