Series

16.2 HV-Pendel- und Isolationsventil

  • 16.2 - 16250-JA48
  • 16.2 HV-Pendel- und Isolationsventil
16.2 - 16250-JA48

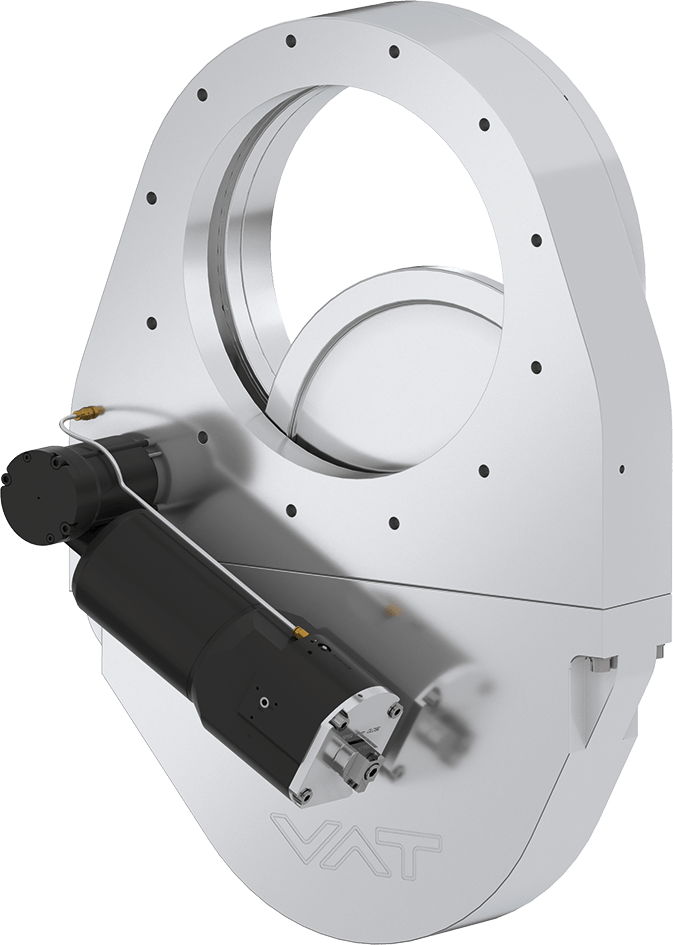

16.2 HV-Pendel- und Isolationsventil
Vergrößern

Series

16.2 HV-Pendel- und Isolationsventil

Artikel-Nummer
16250-JA48
1 × 10-8 mbar to 1.2 bar (abs)

Der Standard für Isolationsanforderungen in Evaporator- und Sputter-Anwendungen

  • Technische Daten
  • Downloads
Grösse
DN 320 (12")
Flange
JIS (kompatibel mit JIS B 2290)
Material
Aluminium
Antrieb
3-position pneumatic with closing spring (NC)
Lagemelder Signal
Ja
Steuerventil
Nein
Druck Min.
1 × 10-8 mbar
Druck Max.
1.2 bar (abs)
Leitwert
32600 ls⁻¹
Differenzdruck am Teller
≤ 1.2 bar
Differenzdruck bei Öffnung
≤ 0.005 bar
Max. Temperatur Steuerventil
≤ 50 °C
Volumen des Zylinders
0.35 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
5 bar / 73 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
5 s
Gewicht
55 / 121.25
Max. Temperatur Antrieb
≤ 80 °C
Max. Temperatur Ventilkörper
≤ 120 °C

16.2 HV-Pendel- und Isolationsventil 16250-JA48 Produktdatenblatt

PDF 69.27 KB

16.2 HV-Pendel- und Isolationsventil 16250-JA48 Betriebsanleitung

PDF 478.53 KB

16.2 HV-Pendel- und Isolationsventil 16250-JA48 2D-Maßzeichnung

PDF 685.46 KB

16.2 HV-Pendel- und Isolationsventil 16250-JA48 3D-CAD-Datei

ZIP 896.60 KB
