Series

11.1 HV-Schieber

  • 11.1 - 11146-PE44

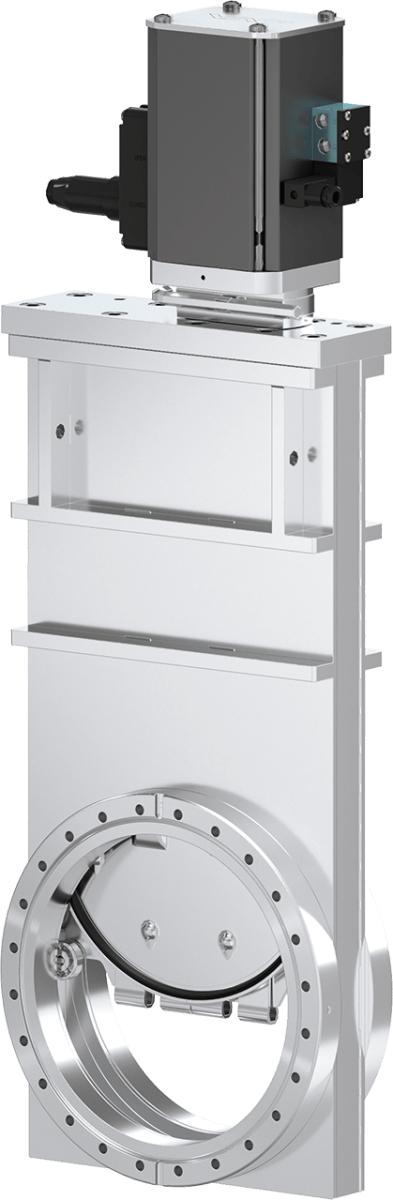

11.1 - 11146-PE44

Series

11.1 HV-Schieber

Artikel-Nummer
11146-PE44
1 × 10-8 mbar to 1.6 bar (abs)

Der Standard für Hochvakuumabsperrung

  • Technische Daten
  • Downloads
Grösse
DN 200 (8")
Flange
ISO-F
Material
Nichtrostender Stahl
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Ja
Steuerventil
Ja
Druck Min.
1 × 10-8 mbar
Druck Max.
1.6 bar (abs)
Leitwert
12 200 ls-1
Differenzdruck am Teller
≤ 1.6 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Max. Temperatur Steuerventil
≤ 50 °C
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
4 bar / 58 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
2 s
Gewicht
34 kg / 75 lbs
Max. Temperatur Antrieb
≤ 120 °C
Max. Temperatur Ventilkörper
≤ 150 °C

11.1 HV-Schieber 11146-PE44 Produktdatenblatt

PDF 159.59 KB

11.1 HV-Schieber 11146-PE44 Betriebsanleitung

PDF 1.01 MB

11.1 HV-Schieber 11146-PE44 2D-Maßzeichnung

PDF 241.38 KB

11.1 HV-Schieber 11146-PE44 3D-CAD-Datei

ZIP 603.27 KB

Ersatzteile

Bitte spezifizieren Sie Ihren Ersatzteilbedarf am Ende des Auswahlprozesses, auf der nächsten Seite.
