Series

11.1 HV-Schieber

  • 11.1 - 11146-CE14
11.1 - 11146-CE14

Series

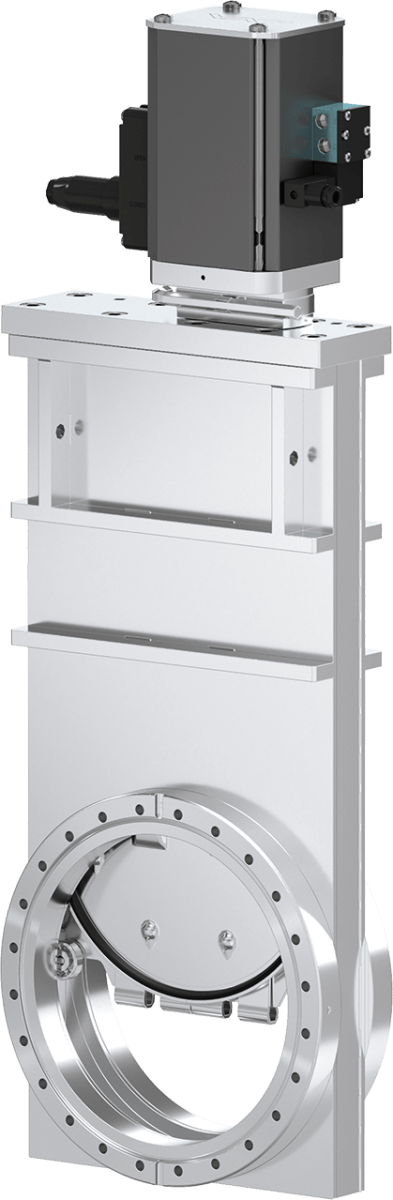

11.1 HV-Schieber

Artikel-Nummer
11146-CE14
1 × 10-8 mbar to 1.6 bar (abs)

Der Standard für Hochvakuumabsperrung

  • Technische daten
  • Downloads
Grösse
DN 200 (8")
Flange
CF-F
Material
Nichtrostender Stahl
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Nein
Steuerventil
Nein
Druck Min.
1 × 10-8 mbar
Druck Max.
1.6 bar (abs)
Leitwert
12 200 ls-1
Differenzdruck am Teller
≤ 1.6 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
4 bar / 58 psi
Schliess- / ÖffnungsZeit
2 s
Gewicht
29 kg / 64 lbs
Max. Temperatur Antrieb
≤ 120 °C
Max. Temperatur Ventilkörper
≤ 150 °C

11.1 HV Gate Valve 11146-CE14 Product Datasheet

PDF 89.91 KB

11.1 HV Gate Valve 11146-CE14 Manual

PDF 1.01 MB

11.1 HV Gate Valve 11146-CE14 2D Dimension Drawing

PDF 231.76 KB

111_HV_Gate_Valve_11146_CE14_3D_CAD_File-899632.zip

ZIP 488.63 KB
