Series

11.1 HV-Schieber

  • 11.1 - 11138-PE44-ABU1
11.1 - 11138-PE44-ABU1

Series

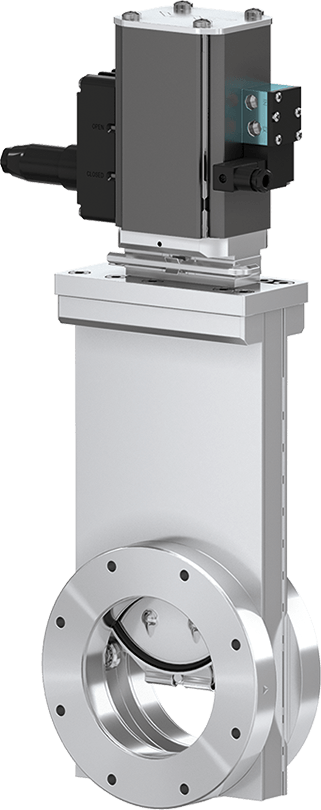

11.1 HV-Schieber

Artikel-Nummer
11138-PE44-ABU1
1 × 10-8 mbar to 1.6 bar (abs)

Der Standard für Hochvakuumabsperrung

  • Technische daten
  • Downloads
Grösse
DN 80 (3")
Flange
ISO-F
Material
Nichtrostender Stahl
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Ja
Steuerventil
Ja
Druck Min.
1 × 10-8 mbar
Druck Max.
1.6 bar (abs)
Leitwert
765 ls⁻¹
Differenzdruck am Teller
≤ 1.6 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Max. Temperatur Steuerventil
≤ 50 °C
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
4 bar / 58 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
1 s
Gewicht
10.7 kg / 23.6 lbs
Max. Temperatur Antrieb
≤ 120 °C
Max. Temperatur Ventilkörper
≤ 150 °C

11.1 HV Gate Valve 11138-PE44-ABU1 Product Datasheet

PDF 159.77 KB

11.1 HV Gate Valve 11138-PE44-ABU1 Manual

PDF 1.01 MB

11.1 HV Gate Valve 11138-PE44-ABU1 2D Dimension Drawing

PDF 213.51 KB

111_HV_Gate_Valve_11138_PE44_ABU1_3D_CAD_File-1078916a.zip

ZIP 635.41 KB
