Series

14.0 HV-Schieber

  • 14.0 - 14050-TE28
  • 14.0 HV-Schieber

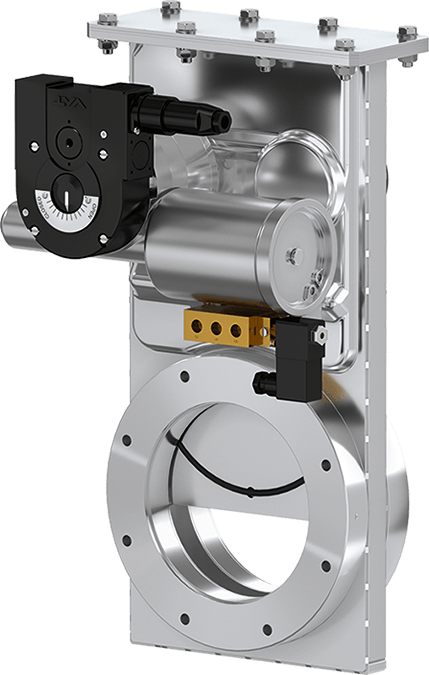

14.0 - 14050-TE28
14.0 HV-Schieber
Vergrößern

Series

14.0 HV-Schieber

Artikel-Nummer
14050-TE28
1 × 10-8 mbar to 2 bar (abs)

Für die Standard-Hochzyklus-Vakuum-Absperrung

  • Technische Daten
  • Downloads
Grösse
DN 320 (12")
Flange
ASA-LP
Material
Nichtrostender Stahl
Antrieb
3-position pneumatic: double acting
Lagemelder Signal
Ja
Steuerventil
Nein
Druck Min.
1 × 10-8 mbar
Druck Max.
1.2 bar (abs)
Leitwert
32’690 ls-1
Differenzdruck am Teller
≤ 1.2 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Volumen des Zylinders
0.75 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
4 bar / 58 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
6 s
Gewicht
119 kg / 261 lbs
Max. Temperatur Antrieb
≤ 50 °C
Max. Temperatur Ventilkörper
≤ 150 °C
Optionen für Ihr Produkt
Ventil
Lagemelder
Temperatur-Management
Teller
Antrieb

14.0 HV-Schieber 14050-TE28 Produktdatenblatt

PDF 50.47 KB

14.0 HV-Schieber 14050-TE28 Betriebsanleitung

PDF 2.40 MB

14.0 HV-Schieber 14050-TE28 2D-Maßzeichnung

PDF 349.06 KB

14.0 HV-Schieber 14050-TE28 3D-CAD-Datei

ZIP 1.97 MB
