Series

14.0 HV-Schieber

  • 14.0 - 14046-PE28
  • 14.0 - HV-Schieber

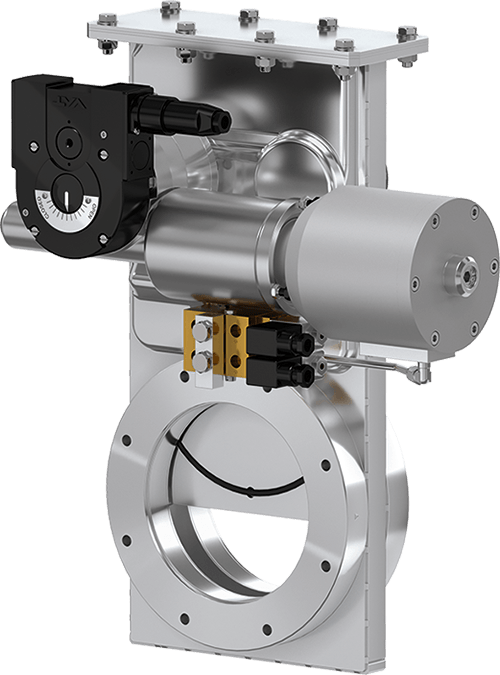

14.0 - 14046-PE28
14.0 - HV-Schieber
Vergrößern

Series

14.0 HV-Schieber

Artikel-Nummer
14046-PE28

Für die Standard-Hochzyklus-Vakuum-Absperrung

  • Technische daten
  • Downloads
Grösse
DN 200 (8")
Flange
ISO-F (doppelte Lochzahl)
Material
Nichtrostender Stahl
Antrieb
3-position pneumatic: double acting
Lagemelder Signal
Ja
Steuerventil
Nein
Druck Min.
1 × 10-8 mbar
Druck Max.
2.0 bar (abs)
Leitwert
12200 ls⁻¹
Differenzdruck am Teller
≤ 2 bar
Differenzdruck bei Öffnung
≤ 30 mbar
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
4 bar / 58 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
≤ 3.5 s
Gewicht
36 / 79.37
Max. Temperatur Antrieb
≤ 50 °C
Max. Temperatur Ventilkörper
≤ 150 °C
Optionen für Ihr Produkt
Ventil
Lagemelder
Temperatur-Management
Teller
Antrieb

14.0 HV Gate Valve 14046-PE28 Product Datasheet

PDF 50.47 KB

14.0 HV Gate Valve 14046-PE28 Manual

PDF 2.40 MB

14.0 HV Gate Valve 14046-PE28 2D Dimension Drawing

PDF 425.06 KB

140_HV_Gate_Valve_14046_PE28_3D_CAD_File-855361.zip

ZIP 675.26 KB

Ersatzteile

Bitte spezifizieren Sie Ihren Ersatzteilbedarf am Ende des Auswahlprozesses, auf der nächsten Seite.
