Series

14.0 HV-Schieber

  • 14.0 - 14046-JE44
  • 14.0 HV-Schieber

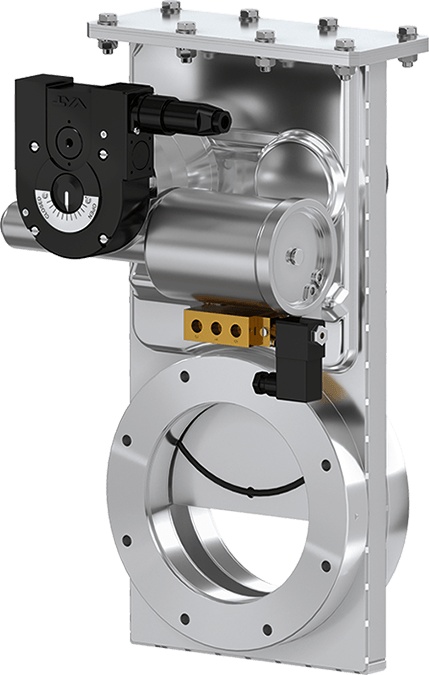

14.0 - 14046-JE44
14.0 HV-Schieber
Vergrößern

Series

14.0 HV-Schieber

Artikel-Nummer
14046-JE44

Für die Standard-Hochzyklus-Vakuum-Absperrung

  • Technische Daten
  • Downloads
Grösse
DN 200 (8")
Flange
JIS (kompatibel mit JIS B 2290)
Material
Nichtrostender Stahl
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Ja
Steuerventil
Ja
Druck Min.
1 × 10-8 mbar
Druck Max.
2.0 bar (abs)
Leitwert
12000 ls⁻¹
Differenzdruck am Teller
≤ 2 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Volumen des Zylinders
0.27 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
4 bar / 58 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
2.5 s
Gewicht
33 / 72.75
Max. Temperatur Antrieb
≤ 50 °C
Max. Temperatur Ventilkörper
≤ 150 °C
Optionen für Ihr Produkt
Ventil
Lagemelder
Temperatur-Management
Teller
Antrieb

14.0 HV-Schieber 14046-JE44 2D-Maßzeichnung

PDF 381.84 KB

14.0 HV-Schieber 14046-JE44 Betriebsanleitung

PDF 1.50 MB

14.0 HV-Schieber 14046-JE44 Betriebsanleitung

PDF 1.50 MB

14.0 HV-Schieber 14046-JE44 Betriebsanleitung

PDF 1.50 MB

14.0 HV-Schieber 14046-JE44 3D-CAD-Datei

ZIP 1.39 MB
