Series

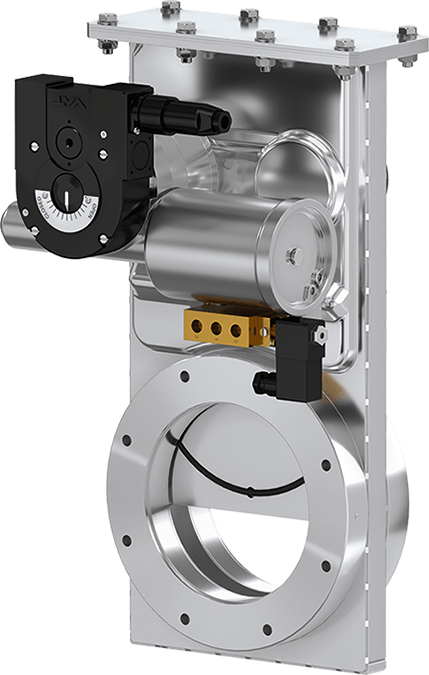

14.0 HV-Schieber

Artikel-Nummer
14044-TE28

Für die Standard-Hochzyklus-Vakuum-Absperrung

  • Technische daten
  • Downloads
Grösse
DN 160 (6")
Flange
ASA-LP
Material
Nichtrostender Stahl
Antrieb
3-position pneumatic: double acting
Lagemelder Signal
Ja
Steuerventil
Nein
Druck Min.
1 × 10-8 mbar
Druck Max.
2.0 bar (abs)
Leitwert
5150 ls⁻¹
Differenzdruck am Teller
≤ 2 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Volumen des Zylinders
0.27 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
4 bar / 58 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
≤ 3.5 s
Gewicht
30 / 66.14
Max. Temperatur Antrieb
≤ 50 °C
Max. Temperatur Ventilkörper
≤ 150 °C
Optionen für Ihr Produkt
Ventil
Lagemelder
Temperatur-Management
Teller
Antrieb

14.0 HV Gate Valve 14044-TE28 Product Datasheet

PDF 50.32 KB

14.0 HV Gate Valve 14044-TE28 Manual

PDF 2.40 MB

14.0 HV Gate Valve 14044-TE28 2D Dimension Drawing

PDF 353.15 KB

140_HV_Gate_Valve_14044_TE28_3D_CAD_File-1051968.zip

ZIP 2.23 MB
