Series

14.0 HV-Schieber

  • 14.0 - 14044-CE01
  • 14.0 HV-Schieber
14.0 - 14044-CE01

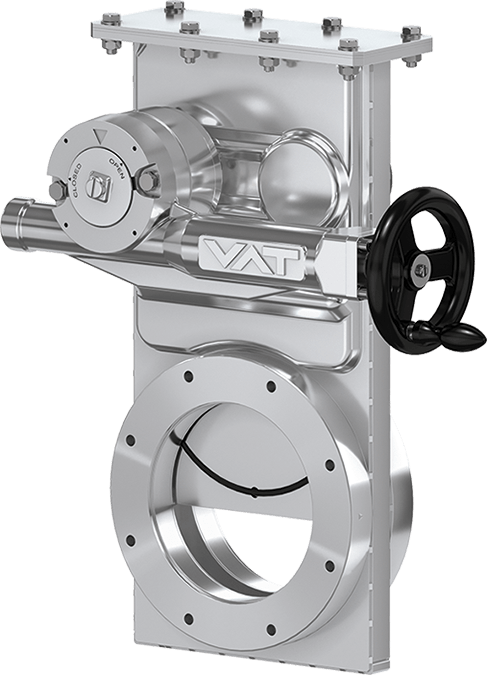

14.0 HV-Schieber
Vergrößern

Series

14.0 HV-Schieber

Artikel-Nummer
14044-CE01
1 × 10-8 mbar to 2 bar (abs)

Für die Standard-Hochzyklus-Vakuum-Absperrung

  • Technische Daten
  • Downloads
Grösse
DN 160 (6")
Flange
CF-F (metrische Gewinde)
Material
Nichtrostender Stahl
Antrieb
Manuell
Lagemelder Signal
Nein
Steuerventil
Nein
Druck Min.
1 × 10-8 mbar
Druck Max.
2.0 bar (abs)
Leitwert
5000 ls⁻¹
Differenzdruck am Teller
≤ 2 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Gewicht
25 / 55.12
Max. Temperatur Antrieb
≤ 80 °C
Max. Temperatur Ventilkörper
≤ 150 °C
Optionen für Ihr Produkt
Ventil
Teller
Antrieb
Temperatur-Management
Lagemelder

14.0 HV-Schieber 14044-CE01 2D-Maßzeichnung

PDF 404.81 KB

14.0 HV-Schieber 14044-CE01 Betriebsanleitung

PDF 1.41 MB

14.0 HV-Schieber 14044-CE01 Betriebsanleitung

PDF 1.41 MB

14.0 HV-Schieber 14044-CE01 Betriebsanleitung

PDF 1.41 MB

14.0 HV-Schieber 14044-CE01 3D-CAD-Datei

ZIP 742.21 KB

14.0 HV-Schieber 14044-CE01 Produktdatenblatt

PDF 20.92 KB
