Zurück zu Produktkonfiguration

Series

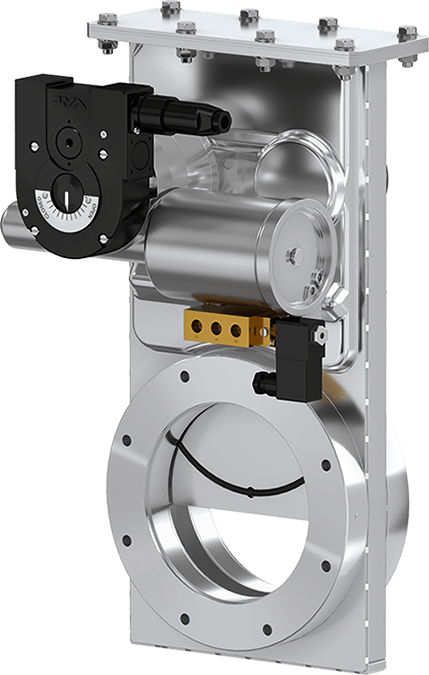

14.0 HV-Schieber

  • 14.0 - 14040-PE14
  • 14.0 - HV-Schieber
14.0 - 14040-PE14
14.0 - HV-Schieber
Vergrößern

Series

14.0 HV-Schieber

Artikel-Nummer
14040-PE14

Für die Standard-Hochzyklus-Vakuum-Absperrung

  • Technische daten
  • Downloads
Grösse
DN 100 (4")
Flange
ISO-F
Material
Nichtrostender Stahl
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Nein
Steuerventil
Nein
Druck Min.
1 × 10-8 mbar
Druck Max.
2.0 bar (abs)
Leitwert
1740 ls⁻¹
Differenzdruck am Teller
≤ 2 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Volumen des Zylinders
0.15 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
4 bar / 58 psi
Schliess- / ÖffnungsZeit
1.5 s
Gewicht
15 / 33.07
Max. Temperatur Antrieb
≤ 50 °C
Max. Temperatur Ventilkörper
≤ 150 °C
Optionen für Ihr Produkt
Ventil
Lagemelder
Temperatur-Management
Teller
Antrieb

14.0 HV Gate Valve 14040-PE14 2D Dimension Drawing

PDF 327.95 KB

14.0 HV Gate Valve 14040-PE14 Manual

PDF 1.50 MB

14.0 HV Gate Valve 14040-PE14 Manual

PDF 1.18 MB

140_HV_Gate_Valve_14040_PE14_Manual-205850DG_r.pdf

PDF 1.50 MB

140_HV_Gate_Valve_14040_PE14_3D_CAD_File-234197b.stp

STP 3.06 MB

14.0 HV Gate Valve 14040-PE14 Product Datasheet

PDF 23.12 KB

Ersatzteile

Angebot anfragen
