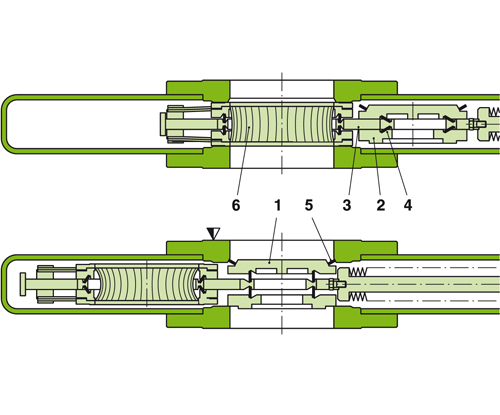

47.1 XHV-HF-Ganzmetallschieber

  • 47.1 XHV-HF-Ganzmetallschieber
  • 47.1 XHV-HF-Ganzmetallschieber
47.1 XHV-HF-Ganzmetallschieber
47.1 XHV-HF-Ganzmetallschieber
Vergrößern

Series

47.1 XHV-HF-Ganzmetallschieber

Artikel-Nummer
47146-CE24
XHV to 2 bar (abs)

Zuverlässige Sektor-Absperrung für Speicherringe oder Mikrowellenstrahlanlagen (DN 200)

  • Technische Daten
Grösse
DN 200 (8")
Flange
CF-F (metrische Gewinde)
Material
Nichtrostender Stahl
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Visuell (Mechanisch), 80° C
Steuerventil
Nein
Druck Min.
XHV
Druck Max.
1.0 bar (abs)
Leitwert
6900 ls⁻¹
Volumen des Zylinders
9.5 l
Differenzdruck am Teller
≤ 1 bar
Differenzdruck bei Öffnung
≤ 0.5 bar
Max. Druck der Druckluft
8 bar / 116 psi
Min. Druck der Druckluft
4 bar / 58 psi
Max. Temperatur Lagemelder
≤ 80 °C (Option: 200 °C)
Gewicht
130 / 286.6
Max. Temperatur Antrieb
≤ 200 °C
Max. Temperatur Ventilkörper
≤ 300°C
Volumen des Zylinders
9.5 l
Max. Druck der Druckluft
8 bar / 116 psi
Min. Druck der Druckluft
4 bar / 58 psi
Max. Temperatur Lagemelder
≤ 80 °C (Option: 200 °C)
Gewicht
130 / 286.6
Max. Temperatur Antrieb
≤ 200 °C
Max. Temperatur Ventilkörper
≤ 300°C
Optionen für Ihr Produkt
Ventil
Lagemelder
Antrieb

Ersatzteile

Bitte spezifizieren Sie Ihren Ersatzteilbedarf am Ende des Auswahlprozesses, auf der nächsten Seite.
